¶ TRU - Advancer SÉRIE
¶ Informação de Segurança
Esta mensagem contém informações críticas sobre como operar o IX3 com segurança e eficiência. O dispositivo IX3 é um sistema de monitoramento avançado projetado para ambientes industriais e deve ser tratado com o máximo cuidado durante todas as fases de instalação, operação e manutenção. Seguindo rigorosamente esses requisitos e recomendações de segurança, você evitará situações perigosas que podem resultar em danos ao equipamento, ferimentos pessoais ou falhas no sistema de refrigeração. É fundamental que você leia estas instruções cuidadosamente, compreenda completamente cada procedimento e siga-as rigorosamente antes de iniciar qualquer trabalho com o dispositivo. A negligência dessas diretrizes pode comprometer a integridade do sistema e a segurança operacional.
¶ Precauções
Integridade do Dispositivo: É terminantemente proibido desmontar ou abrir o dispositivo. Em caso de danos visíveis, cabos de alimentação desencapados ou isolamento comprometido, não toque no equipamento antes de desconectar completamente a fonte de alimentação principal e aguardar a dissipação de energia residual.
Qualificação Profissional: A instalação, configuração e manutenção do dispositivo devem ser realizadas exclusivamente por técnicos qualificados e certificados, com conhecimento em sistemas elétricos de baixa tensão e equipamentos de refrigeração industrial.
Fixação e Estabilidade: O dispositivo deve ser fixado de forma segura e permanente em local tecnicamente apropriado, utilizando suportes adequados e parafusos especificados. Verifique periodicamente a integridade da fixação para evitar vibrações ou deslocamentos.
Proteção contra Umidade: O dispositivo possui grau de proteção limitado contra água e umidade. Mantenha-o em ambiente seco e protegido contra respingos, condensação ou exposição direta à umidade que possam causar danos aos circuitos eletrônicos.
Condições Meteorológicas: A instalação, manutenção ou qualquer tipo de manuseio do dispositivo é estritamente proibida durante tempestades elétricas ou condições meteorológicas adversas que possam representar risco de descargas atmosféricas.
Isolamento Energético: Antes de iniciar qualquer procedimento de instalação ou manutenção, assegure-se de que toda a alimentação elétrica esteja desligada e bloqueada, impedindo energização acidental do sistema. Implemente procedimentos de lockout/tagout quando necessário.
¶ Recomendações de Montagem
¶ Fixação do Módulo IX3
Certifique-se de fixar firmemente o módulo IX3 ao suporte de fixação, garantindo uma instalação segura e estável. Verifique se o módulo está corretamente posicionado e bem preso para evitar vibrações ou deslocamentos que possam comprometer seu funcionamento.

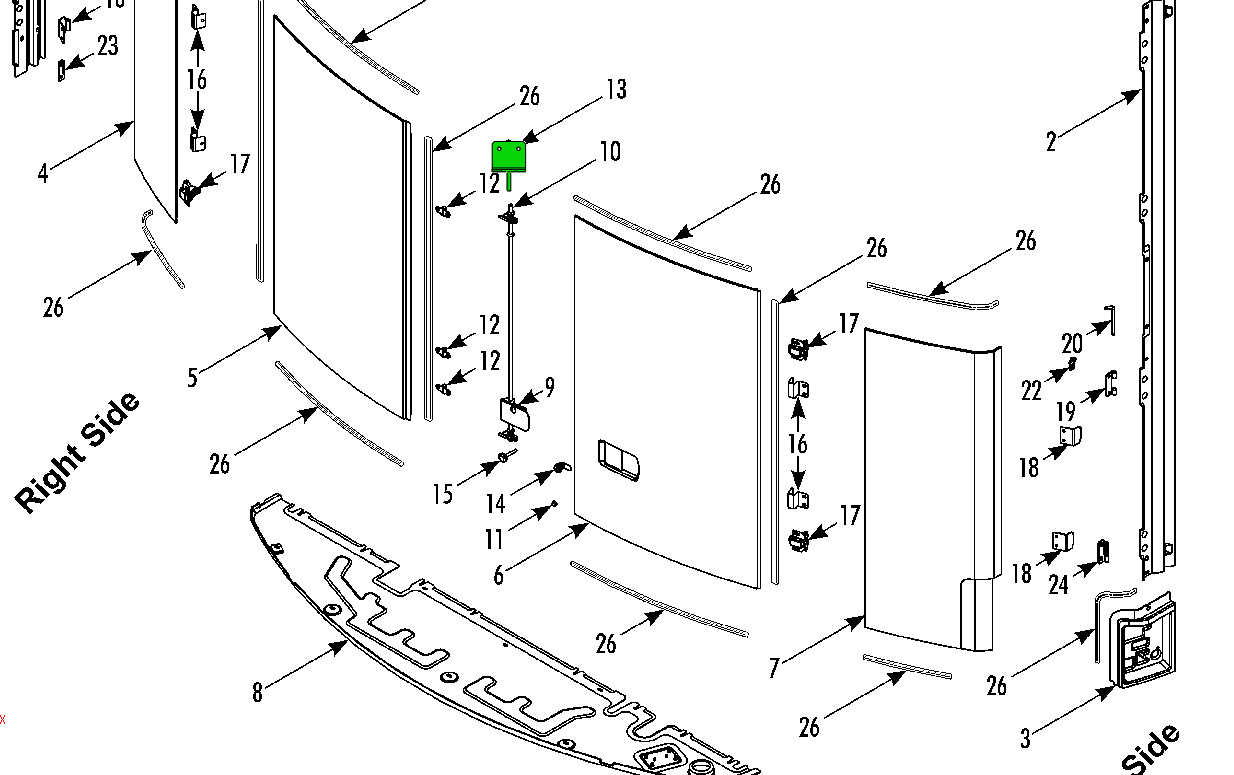

¶ Remoção da Trava Superior
Remova cuidadosamente a trava superior, identificada como item 13, garantindo que não haja danos aos componentes ao redor. Certifique-se de utilizar as ferramentas adequadas para facilitar a remoção e evitar esforços desnecessários.
.png)

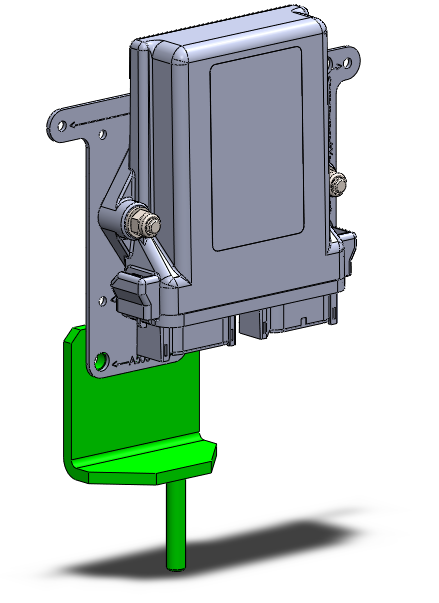

¶ Fixação do Equipamento IX3
Fixe o equipamento IX3 de forma segura na estrutura do equipamento de refrigeração, utilizando os parafusos originais. Certifique-se de que o dispositivo esteja devidamente alinhado e firmemente preso para evitar vibrações ou deslocamentos durante a operação.
.png)

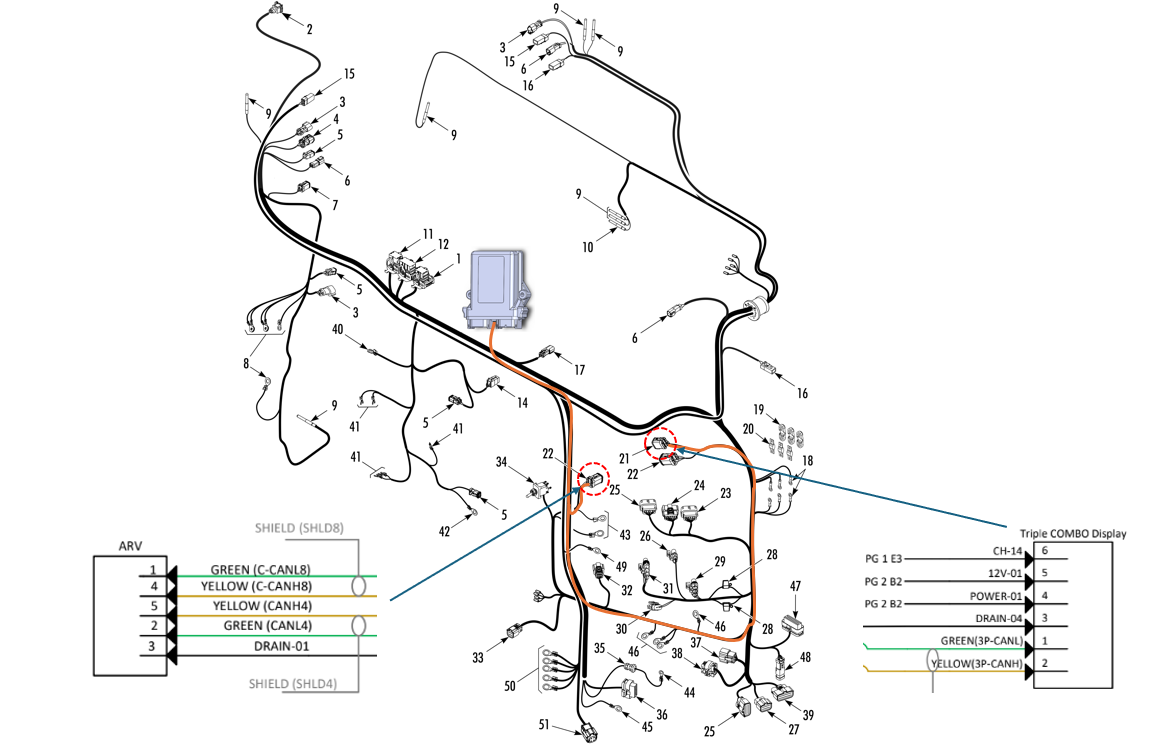

¶ Passagem do Chicote Elétrico
Passe o chicote elétrico ao longo do trajeto da fiação original do equipamento e prenda-o firmemente com cintas plásticas contidas no kit de instalação. Certifique-se de que o chicote esteja bem fixado para evitar movimentações indesejadas, atritos ou danos aos cabos durante a operação.
.png)

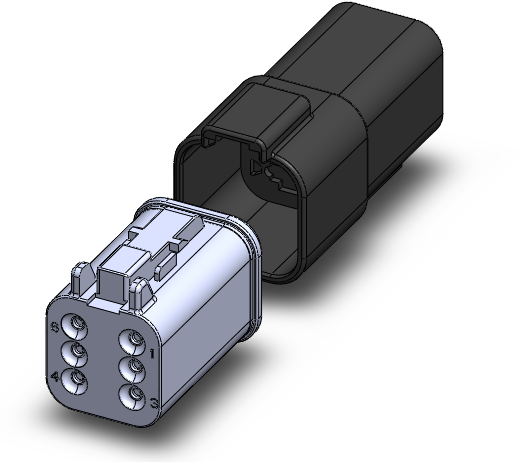

¶ Conexão dos Conectores AVR e COMBO
Conecte os conectores de comunicação AVR e COMBO Display, garantindo o encaixe correto e firme. Verifique se os conectores estão bem acoplados para assegurar uma comunicação estável entre os dispositivos.
.png)

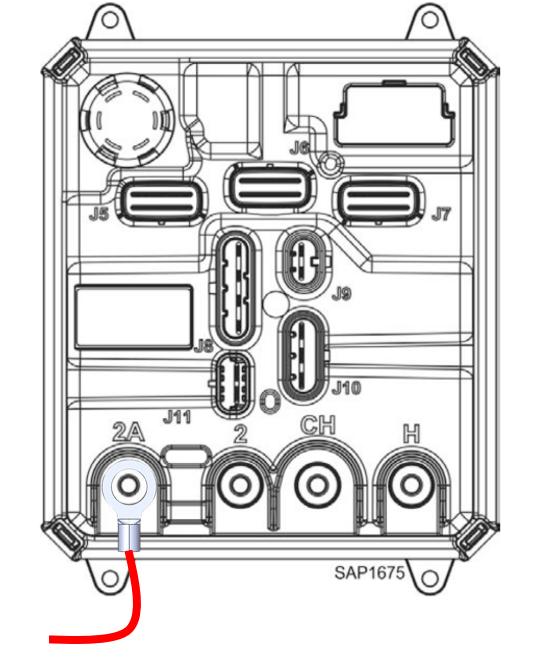

¶ Conexão do Cabo de Alimentação
Conecte o cabo de alimentação ao borne A2 do Módulo de Alta Potência (HPM), garantindo um encaixe seguro e firme. Certifique-se de que a conexão esteja bem fixada para evitar falhas elétricas ou mau contato durante a operação.
.png)
