¶ Visão geral
Este procedimento padroniza a instalação do Kohmnect KMT2000 em refrigeradores compatíveis, garantindo confiabilidade elétrica, fixação adequada e integração correta no barramento CAN.
¶ O que você vai fazer
- Validar modelo do refrigerador e o kit do chicote.
- Fixar o módulo KMT2000 na estrutura (viga) conforme indicado.
- Conectar chicote no conector CAN fêmea e inserir fusível F8 (3A).
¶ Critérios de sucesso
- Conectores firmes e sem folgas.
- Chicote protegido e bem fixado (sem atrito/partes quentes).
- Fusível instalado corretamente e funcionamento validado.
¶ Resumo operacional
Referência de execução. Não substitui as etapas detalhadas deste manual.
¶ Regras de conformidade
- Trabalhe com o equipamento desenergizado e impedido de partida.
- Confirme modelo do refrigerador e modelo do chicote antes de conectar.
- Não prossiga se houver oxidação, umidade, folga ou cabos danificados.
¶ Pontos críticos
- Fixação do KMT2000 com parafusos + arruelas (sem folga).
- Conector CAN encaixado e travado.
- Chicote roteado com segurança (longe de partes quentes/móveis).
- Fusível F8 (3A) instalado e caixa de fusíveis fechada.
¶ Modelos compatíveis
Este manual auxilia na instalação do KMT2000 nos seguintes modelos de refrigeradores:

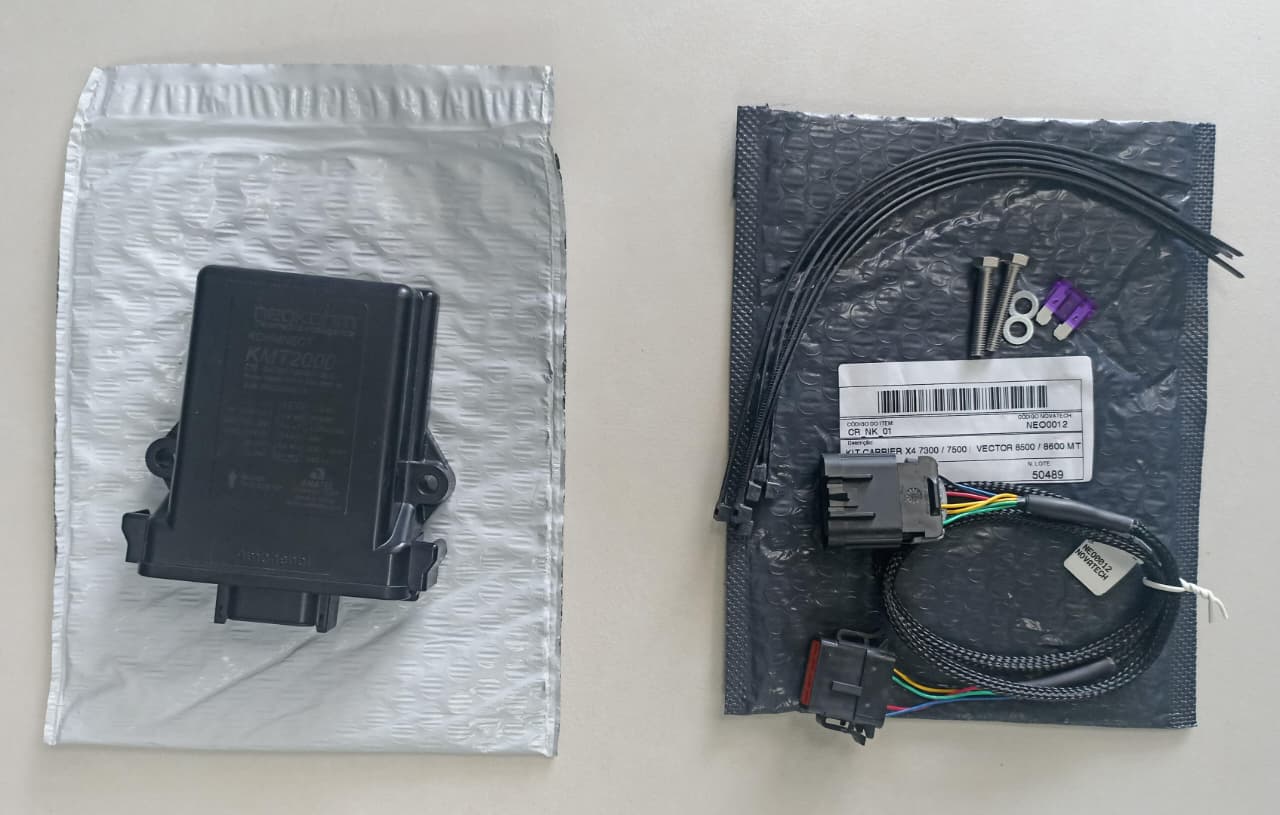

¶ Conteúdo do kit
O KMT2000 é fornecido em embalagem plástica com os itens necessários para instalação. Imagens detalhadas são opcionais e ficam disponíveis sob demanda.
¶ Pacotes fornecidos
- Pacote branco: Dispositivo Kohmnect KMT2000
- Pacote cinza: Cabo de alimentação + itens de fixação
¶ Conteúdo do pacote cinza
- 2 × Parafusos sextavado 6×35mm
- 2 × Arruela lisa 6mm
- 1 × Fusível lâmina médio 3A
- 6 × Abraçadeiras de nylon 200×3,6mm
¶ Verificação de funcionamento
Antes de instalar, valide integridade do equipamento e do kit.
¶ Ferramentas necessárias
Prepare as ferramentas antes de iniciar.
¶ Pré-requisitos
Antes de iniciar, valide condições mínimas do ambiente e do equipamento.
¶ Garantia e instruções de segurança
Siga estas orientações para preservar garantia e evitar incidentes.
- A preservação da garantia está condicionada à qualidade da instalação do equipamento.
- Para que a garantia seja válida na sua totalidade, o equipamento deverá ser instalado por pessoal qualificado e treinado pela Neokohm Telematics Intelligence.
- Não tente instalar o equipamento de forma autônoma: instalação incorreta pode ocasionar danos irreversíveis.
- Utilize somente as peças e acessórios especificados neste manual.
- Instale o equipamento no local indicado neste documento.
- A não observância dos itens e instruções acima acarretará perda de garantia.
- Assegure um ambiente de trabalho ergonomicamente adequado.
- Utilize equipamentos de proteção individual (EPI).
- Certifique-se de que a alimentação elétrica esteja desligada e que o equipamento não possa ser ligado (dar a partida) durante a instalação.
- A não observância pode ocasionar danos irreversíveis à integridade física do instalador e danos ao equipamento.
- Siga as normas de segurança estabelecidas pela empresa prestadora do serviço.
- A instalação deve ser feita em ambiente livre de umidade ou chuva.
- É proibido instalar/manusear durante tempestade com raios.
- Não desmonte o dispositivo. Se estiver danificado ou com cabos sem isolamento/danificados, NÃO toque antes de desconectar a alimentação.
- Dispositivos sem fio podem gerar interferências que afetam outros dispositivos próximos.
¶ Processo de instalação
Siga a sequência abaixo (sem “pular etapa”).
-
1Desligue o equipamento na IHM
Desligue o equipamento de refrigeração pela IHM (Interface Homem Máquina), se estiver ligado, e garanta que o refrigerador não ligue durante a instalação.
Critério: impedir partida durante toda a instalação. -
2Abra a porta lateral direita
Abra a porta lateral direita do equipamento de refrigeração (local de acesso). Tome os devidos cuidados com correias e partes quentes existentes.
-
3Fixe o KMT2000 na viga horizontal
Fixe o dispositivo KMT2000 na estrutura (viga) horizontal utilizando os dois parafusos e arruelas do kit. Respeite a posição indicada e assegure firmeza (parafusos sem folga). Não esqueça das arruelas.
Dica: as arruelas evitam desgaste no invólucro do produto. -
4Remova a tampa de proteção do conector CAN
Remova a tampa de proteção do conector do barramento CAN. Certifique-se de que o conector esteja em boas condições, livre de oxidação e seco. Prenda a capa removida com uma abraçadeira conforme indicado.
Vector: o conector pode estar atrás do painel elétrico. Remova os parafusos do painel e siga o procedimento indicado. -

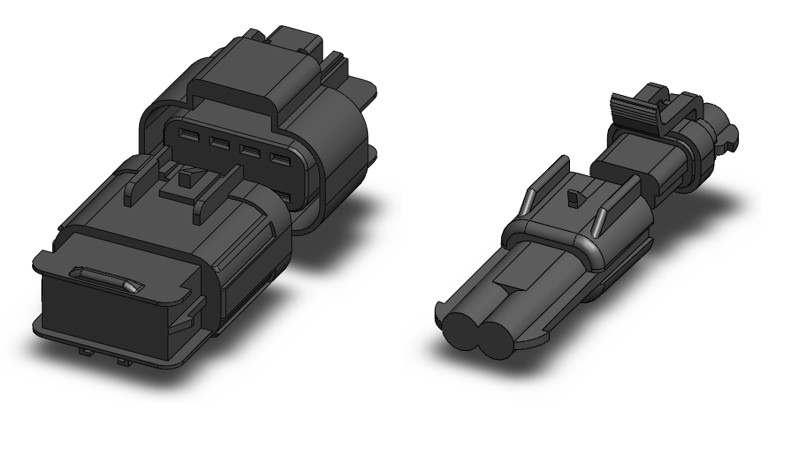

5Remova a trava do conector corretamente
Para remover a trava corretamente: (1) pressione a trava do conector fêmea; (2) remova o conector puxando na vertical.
-

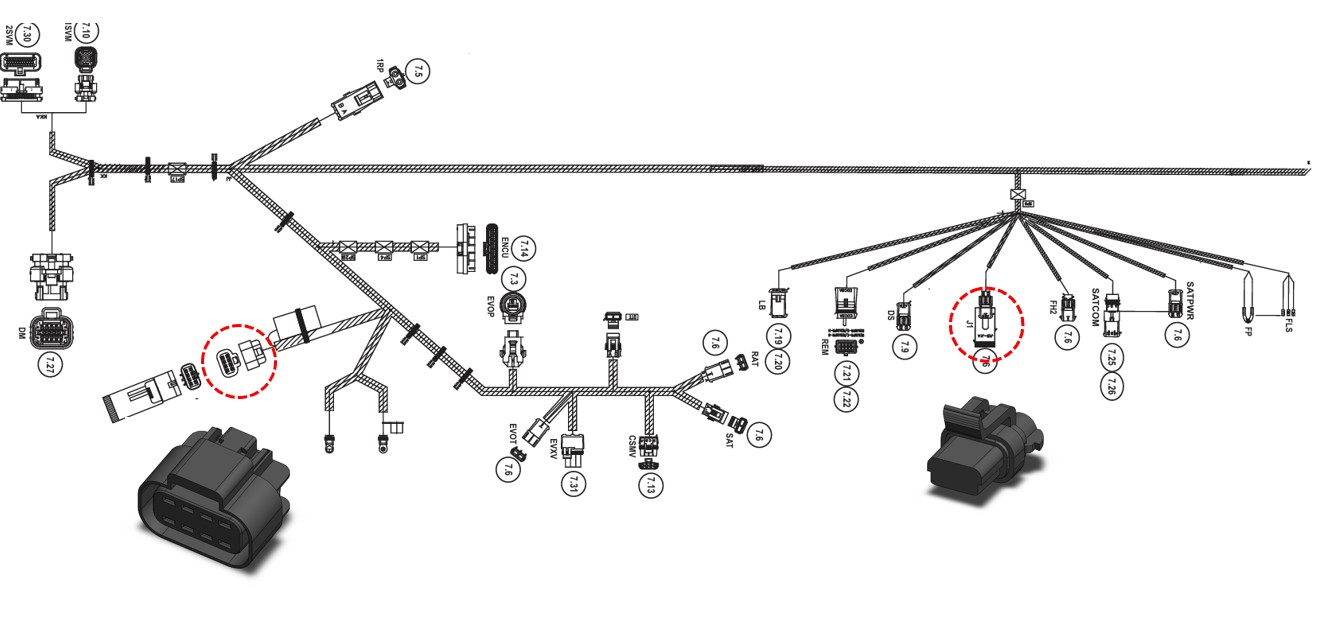

6Conecte o chicote no CAN fêmea
Conecte o chicote elétrico do KMT2000 no conector CAN fêmea. Verifique se está firme e bem encaixado (sem folgas).
-
7Conecte a outra extremidade no KMT2000
Conecte a outra extremidade do cabo ao dispositivo KMT2000. Verifique se o conector está bem fixo.
-
8Fixe o chicote com abraçadeiras
Prenda o chicote elétrico com abraçadeiras (200×3,6mm). Garanta que esteja bem afixado e firme. Após fixação, corte o excedente das abraçadeiras.
Boa prática: roteie longe de partes quentes/móveis e evite atrito. -
9Instale o fusível F8 (3A) na caixa de fusíveis
Abra a porta lateral esquerda do refrigerador, encontre a caixa de fusíveis e adicione o fusível F8 de 3A fornecido com o kit. Feche novamente a caixa de fusíveis.
¶ Checagem final
Finalize com validações rápidas (evita retorno ao cliente).
¶ Erros comuns e como evitar
Os problemas abaixo causam a maior parte dos retornos.
| Erro comum | Sintoma | Como evitar |
|---|---|---|
| Conector CAN com folga | Sem comunicação / intermitência | Reencaixar, travar corretamente e validar firmeza |
| Chicote roteado em parte quente/móvel | Danos no cabo ao longo do tempo | Rota segura + abraçadeiras + conduíte (se aplicável) |
| Fusível não instalado / posição incorreta | Sem alimentação do circuito | Inserir F8 (3A) corretamente e fechar a caixa |
