¶ Datasheet KTK500
O datasheet do KTK500 apresenta as principais especificações técnicas e características do dispositivo de rastreamento utilizado no monitoramento de veículos de distribuição. Neste documento estão descritos os recursos de comunicação, hardware, alimentação e funcionalidades operacionais do equipamento.
¶ Descrição
O KTK500 é um dispositivo de rastreamento e monitoramento veicular, desenvolvido com tecnologias GNSS e GSM, destinado à aplicação em veículos de transporte e logística. O equipamento permite a coleta precisa de coordenadas geográficas, possibilitando o acompanhamento em tempo real da localização do veículo, bem como o armazenamento e a transmissão dessas informações para um servidor remoto por meio da rede GSM.
O equipamento conta ainda com interfaces para conexão de acessórios externos, possibilitando a expansão de suas funcionalidades conforme a necessidade da aplicação. Entre os acessórios suportados, destacam-se sensores diversos, módulos de comunicação adicionais, que permitem monitorar parâmetros como temperatura, abertura de portas, entre outros.
Projetado para operação em ambientes exigentes, o KTK500-A apresenta construção robusta e alta confiabilidade, sendo uma solução versátil para empresas que buscam controle, segurança e eficiência em suas operações de transporte. Com isso, esse manual tem o objetivo de auxiliar na configuração e preparação do KTK500-A para envio ao cliente.
¶ Características Básicas
¶ Recursos GSM / GPRS / GNSS
- Módulo Quad Band (GSM 850 / 900 / 1800 / 1900 MHz)
- GPRS Multi Slot Classe 12 (até 240Kbps)
- SMS (texto, dados)
- Receptor GNSS integrado
- Sensibilidade do receptor GNSS de até -168dBm
¶ Recursos de Hardware
- Sensor de movimento embutido
- Bluetooth 4.0 LE integrado
- Antena GNSS de alto ganho
- Memória Flash interna 128 MB (422 000 registros)
- Bateria recarregável de 3.7V de 170mAh
¶ Características Especiais
- Alto desempenho do GSM
- Caixa pequena
- Envio de dados via GPRS
- Eventos via GPRS ou SMS
- Configurável usando SMS protegidos
- Slot de SIM Card duplo
- Proteção contra sobretensão
- Fusível térmico
¶ Características Técnicas
Funcionalidade
Especificação
Funcionamento do GNSS
LED (Verde no Modem)
Modem GSM
LED (Verde no Modem)
Desenhos e dimensões - KTK500
Vistas e dimensões do dispositivo de telemetria KOHMTRACK.
¶ Características Elétricas
Funcionalidade
Min
Recomendado
Max
Valor
Tensão de Alimentação
+10
+12
+30
V
Corrente de Entrada
100
150
200
mA
Resistência de Entrada
-
150
-
kΩ

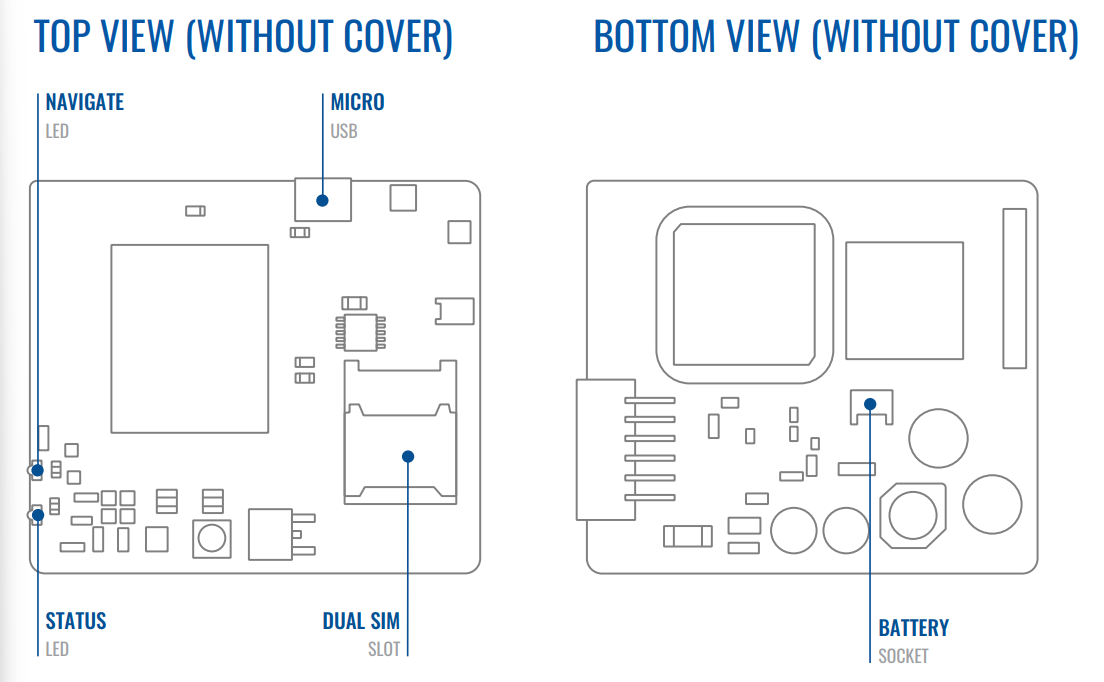

¶ Status dos LEDs
Comportamento Navigation LED
Significado
Ligado permanentemente
O sinal GNSS não é está sendo recebido
Piscando a cada segundo
Modo normal, GNSS está funcionando
Desligado
O GNSS está desativado porque: o dispositivo não está funcionando ou o dispositivo está no modo de suspensão.
Piscando rápido constantemente
O firmware do dispositivo está sendo atualizado
Comportamento Status LED
Significado
Piscando a cada segundo
Funcionamento Normal
Piscando a cada dois segundos
Modo dormir
Desligado
O dispositivo não está funcionando ou o dispositivo está no modo de inicialização
Piscando rápido constantemente
Correto funcionamento
Status LEDs - KTK500
