¶ Datasheet Sensor MBM
O datasheet do Sensor MBM apresenta as principais especificações técnicas e características do dispositivo auxiliar utilizado no monitoramento de refrigeradores em carretas frigoríficas. Neste documento estão descritos os recursos de comunicação, hardware, alimentação e funcionalidades operacionais do equipamento.
¶ Descrição
O MBM01 é um dispositivo Bluetooth Low Energy (BLE) capaz de operar em dois modos: sensor ou repetidor de sinal. Quando configurado como sensor, o equipamento realiza a leitura e transmissão dos dados via Bluetooth para o sistema de monitoramento. Já no modo repetidor, o MBM01 amplia o alcance de comunicação entre sensores e o equipamento responsável pela coleta das informações, permitindo maior cobertura e estabilidade na transmissão dos dados.
Além do MBM01, o sistema também pode utilizar sensores da linha ELA, que operam exclusivamente no modo sensor. Esses dispositivos realizam a coleta de diversas informações e devem ser vinculados a um repetidor MBM01, responsável por transmitir os dados para o equipamento de telemetria ou gateway do sistema.
Essa arquitetura permite maior flexibilidade na instalação, possibilitando a expansão da rede de sensores e garantindo melhor alcance de comunicação em ambientes onde a transmissão direta pode ser limitada.
¶ Características Básicas
¶ Recursos de Hardware
- Sensor de temperatura embutido com precisão de 0.25°C;
- Bluetooth Low Energy BLE 5.1;
- Antena BLE de alto ganho;
- 4 x bateria ER14505 3.6V – 2700mAh (Li-SOCI2) substituível;
- Chipset SoC NRF52833 (aQFN73 7x7mm);
- CPU 64MHz Arm Cortex-M4;
- Memoria 512KB Flash + 128KB RAM
¶ Recursos de Software
- Atualização de Firmware via OTA (DFU);
- Ajustes de parâmetros através de APP Mobile (NRF Connect - Nordic);
- Atualização OTA por APP (Device Manager - Nordic);
¶ Características Especiais
- Bluetooth de alto desempenho;
- Suporta ambientes agressivos IP67;
- Envio de dados por BLE;
- Eventos de dados a cada 5S;
- Até 4 anos de operação contínua;
- Bateria substituível
¶ Características Técnicas

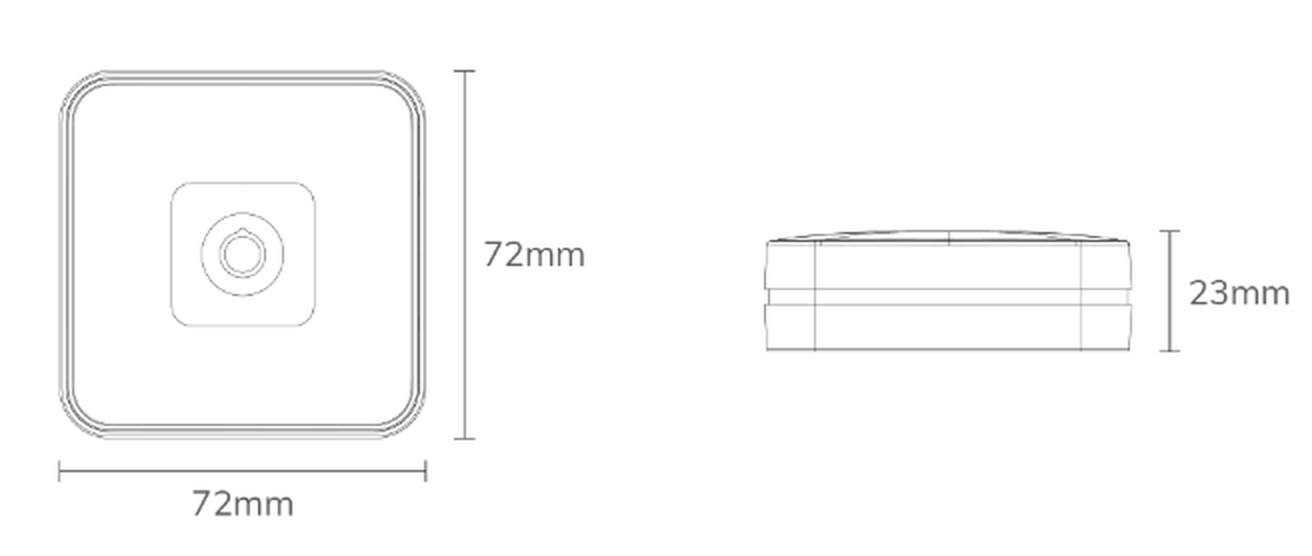

Desenhos e dimensões - Sensor MBM
Vistas e dimensões do dispositivo Sensor MBM
