¶ Manual de Produção ST4410G
Procedimento de conexão, gravação, configuração e rotina de testes da isca/rastreador ST4410G.
¶ Descrição
O ST4410G é uma isca de radiofrequência desenvolvida para auxiliar na localização e recuperação de cargas, sendo utilizada em operações de monitoramento e segurança logística. O dispositivo pode operar de forma autônoma, transmitindo sinais de radiofrequência que permitem identificar e localizar o ativo mesmo em situações onde outros sistemas de rastreamento não estão disponíveis.
Além disso, o equipamento também pode ser instalado em um case, permitindo seu uso como um rastreador de carga convencional. Com isso, o sistema de monitoramento ganha uma camada adicional de segurança, facilitando a identificação e recuperação de cargas em casos de furto, extravio ou perda de comunicação.
¶ Configuração ST4410G

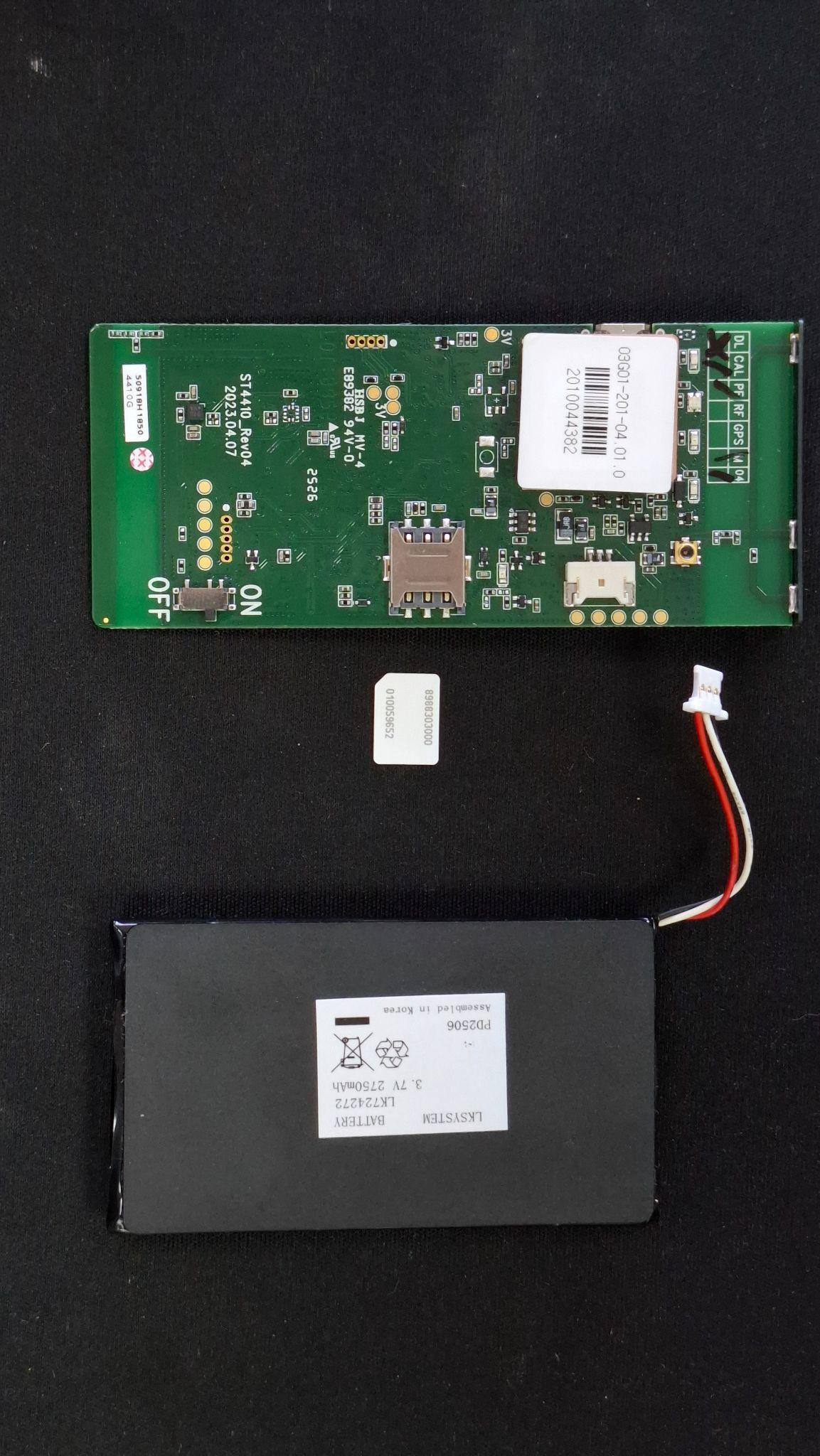

Remova a isca da embalagem e prepare o equipamento para configuração.

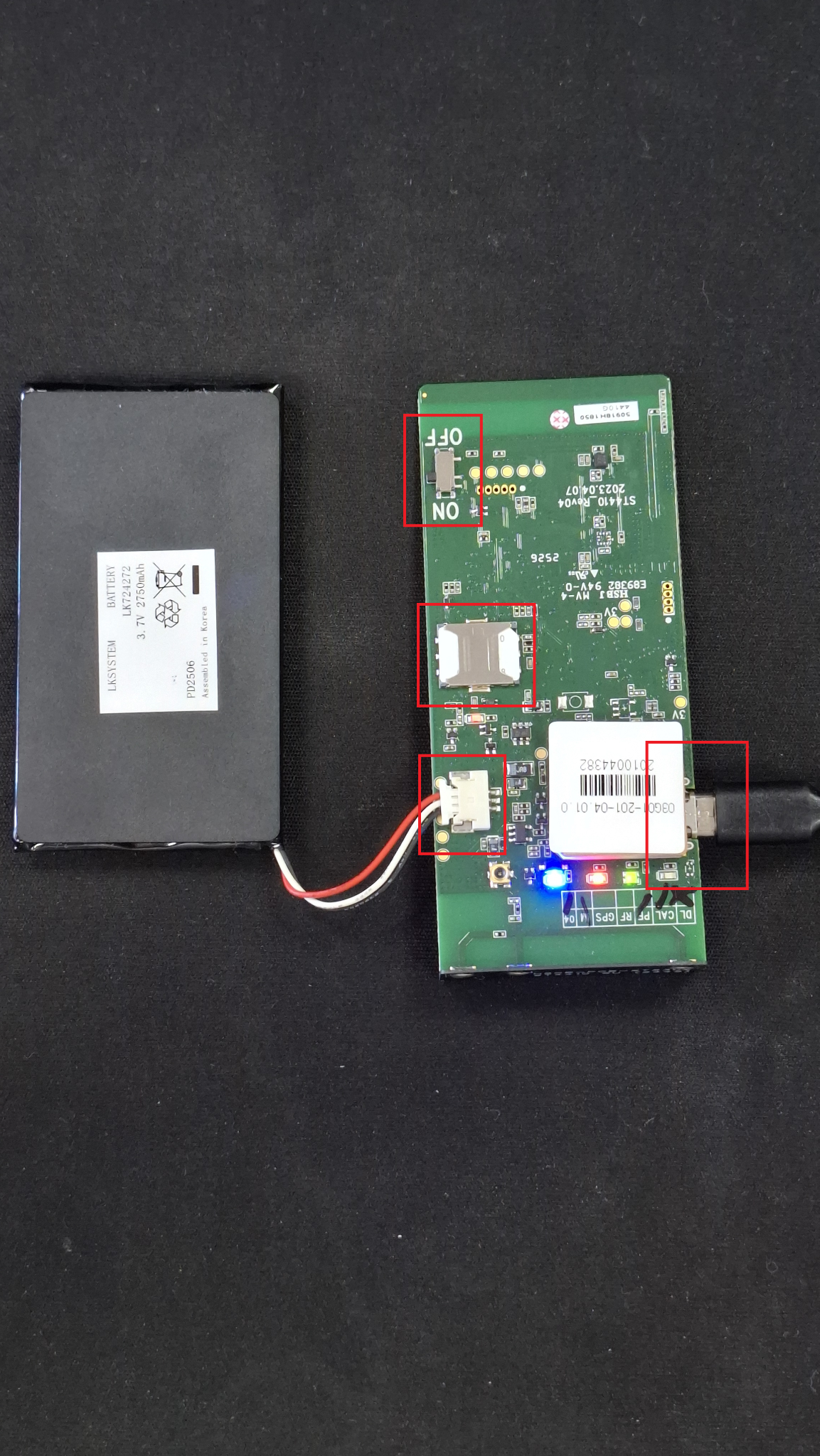

- Coloque o chip no local indicado;
- Conecte a bateria;
- Conecte a isca no computador através do cabo Micro USB;
- Coloque a chave da isca em “ON”.
Abertura do software SyncTrack
- Abra o aplicativo “SyncTrak” no computador;
- Verifique se a opção Comport está configurada para USB;
- Clique na opção “Aberta”.
Tela inicial do SyncTrack com seleção da porta USB.
Caso o programa não abra a aba de configurações, verifique:
- Se a isca está energizada;
- Se o cabo USB utilizado trafega dados, não apenas energia;
- Se há apenas uma aba do software aberta;
- Se os drivers da porta USB estão atualizados e corretos;
- Se no gerenciador de dispositivos aparece uma porta “Modem” em portas “COM”.
Caso continue sem comunicação, remova a bateria da isca, coloque a chave em OFF, desconecte o cabo e feche o programa. Depois, refaça o processo de comunicação e conexão. Se o problema persistir, reinicie o computador.
¶ Perfil de Configuração
- Selecione a aba “Perfil de configuração”;
- Clique em “Selecionar perfil”;
- Localize o arquivo correto do perfil do equipamento;
- Clique em “Ativar perfil” e aguarde a mensagem de sucesso.

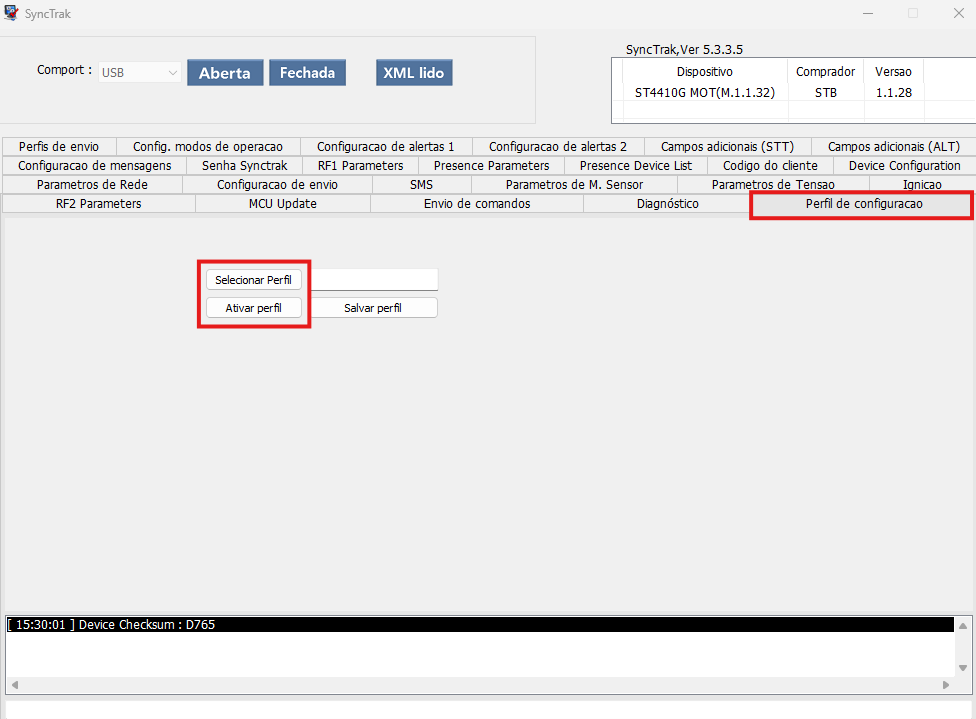

Tela de seleção e ativação do perfil no SyncTrack.
¶ Parâmetros de Rede
Selecione a aba “Parâmetros de rede” e atualize as informações para os parâmetros da Emnify.
- APN: em;
- ID do Usuário: vazio;
- Senha do Usuário: vazio;
- Clique em “Enviar Config.”.

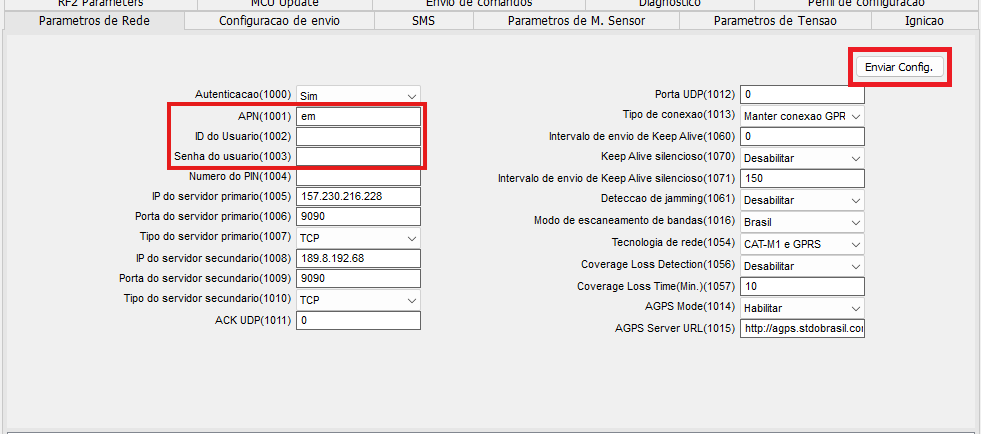

Tela de configuração dos parâmetros de rede.
¶ Intervalos de Envio
- Selecione a aba “Intervalos de Envio”;
- Altere os parâmetros 1670 e 1673 para 2;
- Clique na opção “Enviar Config”.
O parâmetro 1670 define o intervalo em segundos do Perfil 1 para envio de STT. O parâmetro 1673 define o intervalo em segundos do Perfil 2 para envio de STT.
STT é o pacote de informações enviado pela isca ao servidor, contendo dados como latitude, longitude e outras informações operacionais.

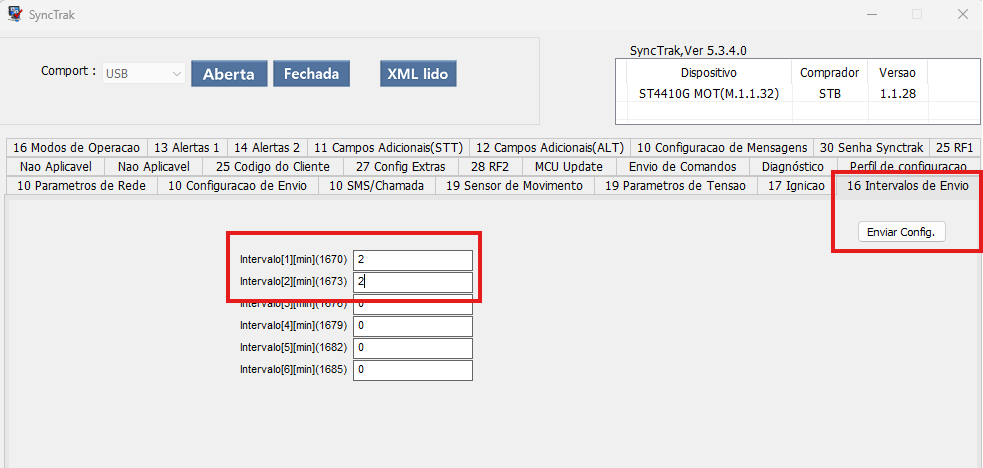

Tela de configuração dos intervalos de envio.
¶ Coleta de Informações do Equipamento
Colete as informações de Lote/Série, IMEI e ICCID.
- Lote/Série: pegar o próximo código disponível, verificando o último equipamento produzido;

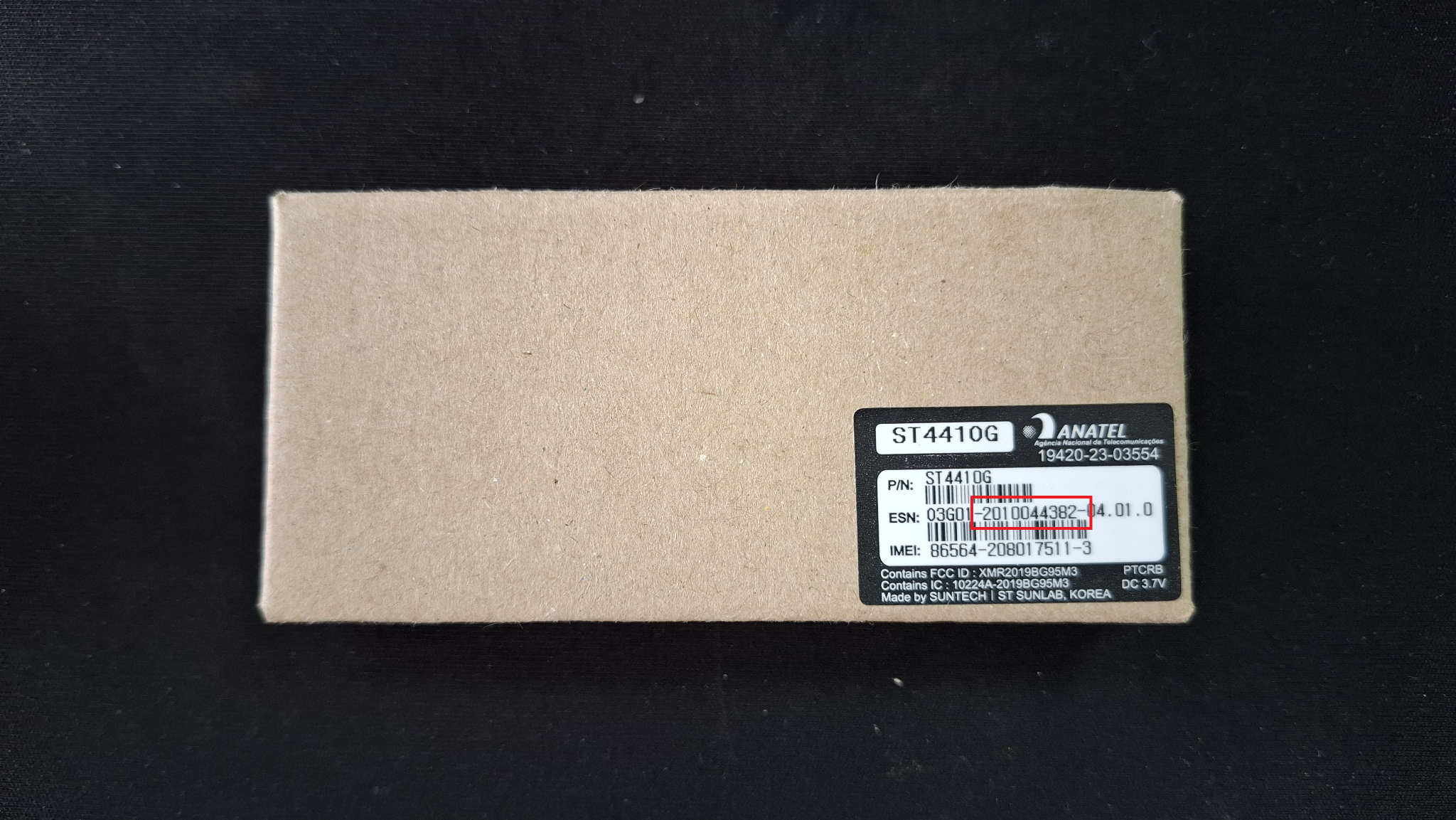

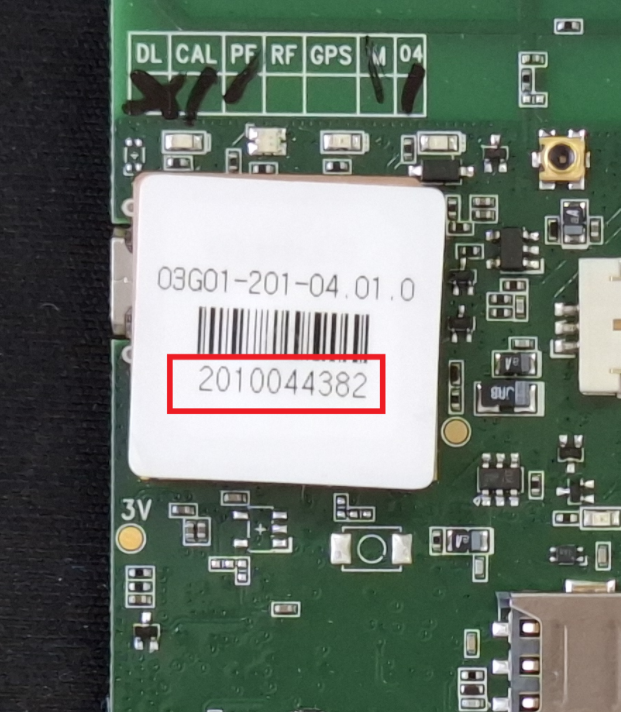

- IMEI: pode ser visualizado na caixa da isca e no adesivo colado na placa;
- ICCID: pode ser visto no cartão do chip ou coletado através de comando pelo SyncTrack.
Para coletar o ICCID pelo SyncTrack:
- Selecione a aba “Envio de comandos”;
- Selecione o comando “ReqICCID”;
- Clique em “Enviar Config”;
- Aguarde o código ICCID ser informado no terminal.

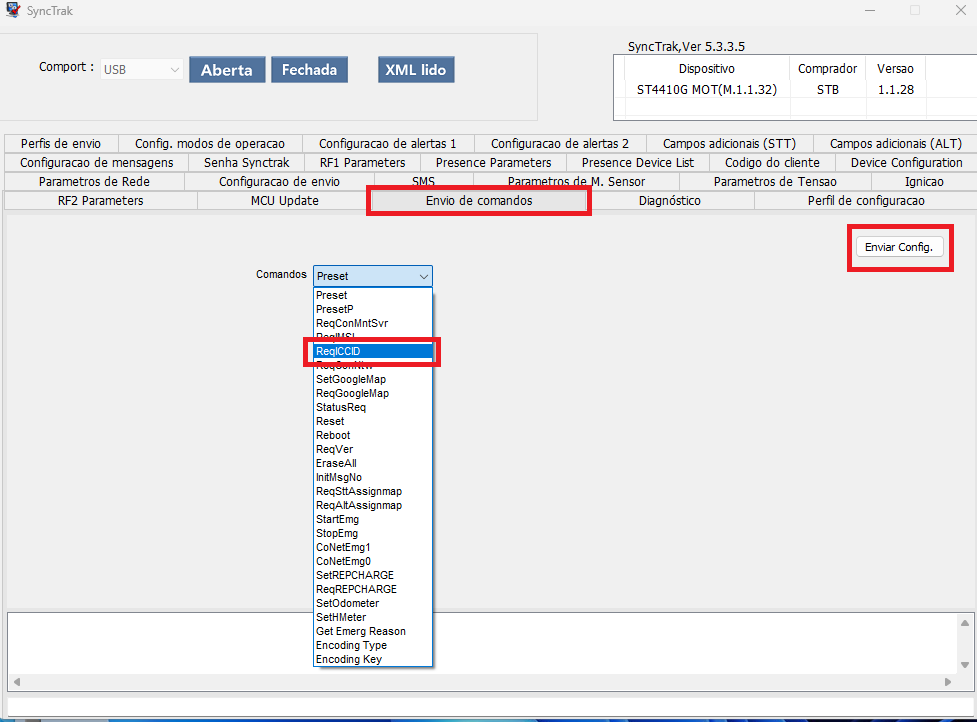

Tela de envio do comando ReqICCID e retorno do ICCID no terminal.
¶ Criação do Equipamento no Sistema Neokohm
- Acesse o sistema da Neokohm: mon.neokohm.com;
- Acesse a aba lateral e procure por Veículos > Novo Veículo.
Preencha os dados do equipamento conforme o padrão:
- Código do equipamento: Lote/Série, exemplo IRF1XXX-A;
- Identificador de Hardware: código IMEI;
- Chip: ICCID do SIM Card;
- Conectividade: Emnify;
- Monitoramento ativo: Em estoque;
- Firmware: - ;
- Perfil: - ;
- Instalador: - ;
- Data instalação: data atual;
- Data ativação: data atual;
- Ano da carreta: ano atual;
- Ano do equipamento: ano atual;
- Frota/Cavalo: - ;
- Placa: mesma informação do código do equipamento;
- Transportador: Neokohm;
- Controlador: - ;
- Modelo: - ;
- Combustível máximo: 1023.
Importante: para receber as informações de temperatura da isca, é necessário ativar a flag “Habilita Gráfico adicional 1” em “Gráficos e Periféricos”. Também é necessário preencher o MAC do sensor; nesse caso, podem ser usadas 12 letras e números aleatórios apenas para ativar o gráfico.

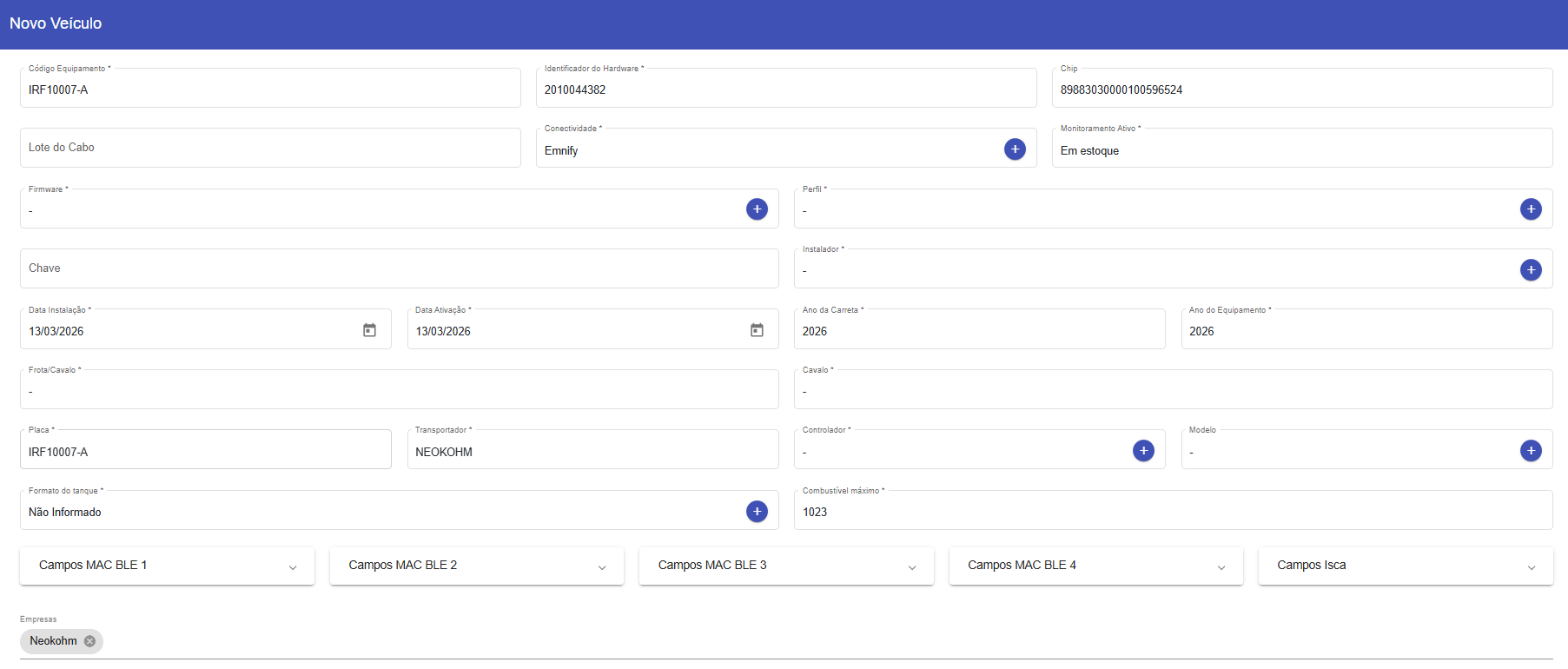

Tela de cadastro do equipamento no sistema Neokohm.
¶ Ativação do Chip Emnify
Esta etapa informa à Emnify que o chip começará a ser utilizado e que pode iniciar o envio de dados.
- Acesse o sistema da Emnify em https://portal.emnify.com;
- Vá para a aba “SIM Inventory”;
- Procure pelo código ICCID armazenado anteriormente;
- Marque a checkbox localizada à esquerda do código;
- Clique em “Create Device”, na parte superior da página.

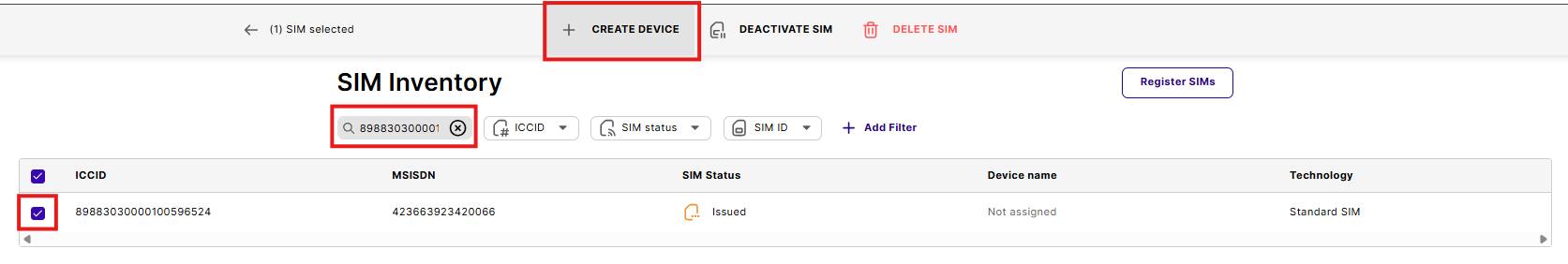

Tela SIM Inventory no portal Emnify.
No popup de criação do dispositivo, preencha os campos:
- Nome do dispositivo: código de série da telemetria;
- Tag: emnify-brazil;
- Select service policy: Default policy;
- Após preencher, clique em Create Device > APN is set up.

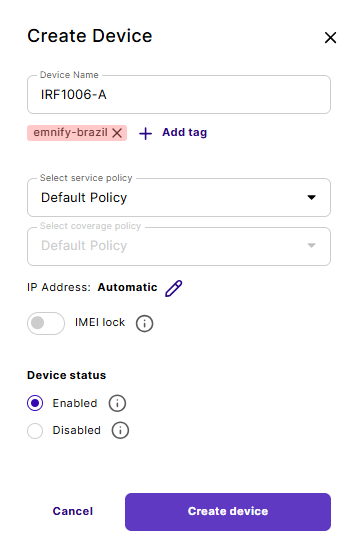

Popup de criação do dispositivo na Emnify.
¶ Teste de Posicionamento e Finalização
- Após os procedimentos, desconecte a isca do PC;
- Coloque a isca em um local com boa conectividade para testar o posicionamento;
- Após validar o posicionamento, refaça o processo de gravação de perfil;
- Atualize novamente os parâmetros de rede;
- Ajuste os tempos de envio dos parâmetros 1670 e 1673 conforme a necessidade do cliente.
Esse processo precisa ser refeito após o teste, pois, caso contrário, a isca não irá enviar as informações corretamente.
- Carregue a bateria até o LED ficar aceso intermitentemente na cor verde;
- Se o LED estiver piscando, a bateria ainda não está totalmente carregada;
- Caso a isca vá para estoque e demore para ser enviada, coloque a chave em OFF para evitar consumo de bateria.

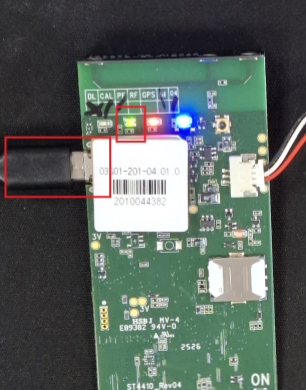

Indicação do LED durante o carregamento da bateria.
¶ Montagem da Isca no Case de Proteção
Separe os materiais necessários para montagem.
- Case da isca;
- 6 parafusos para a caixa;
- Pedaços de EVA para proteção interna contra vibrações.

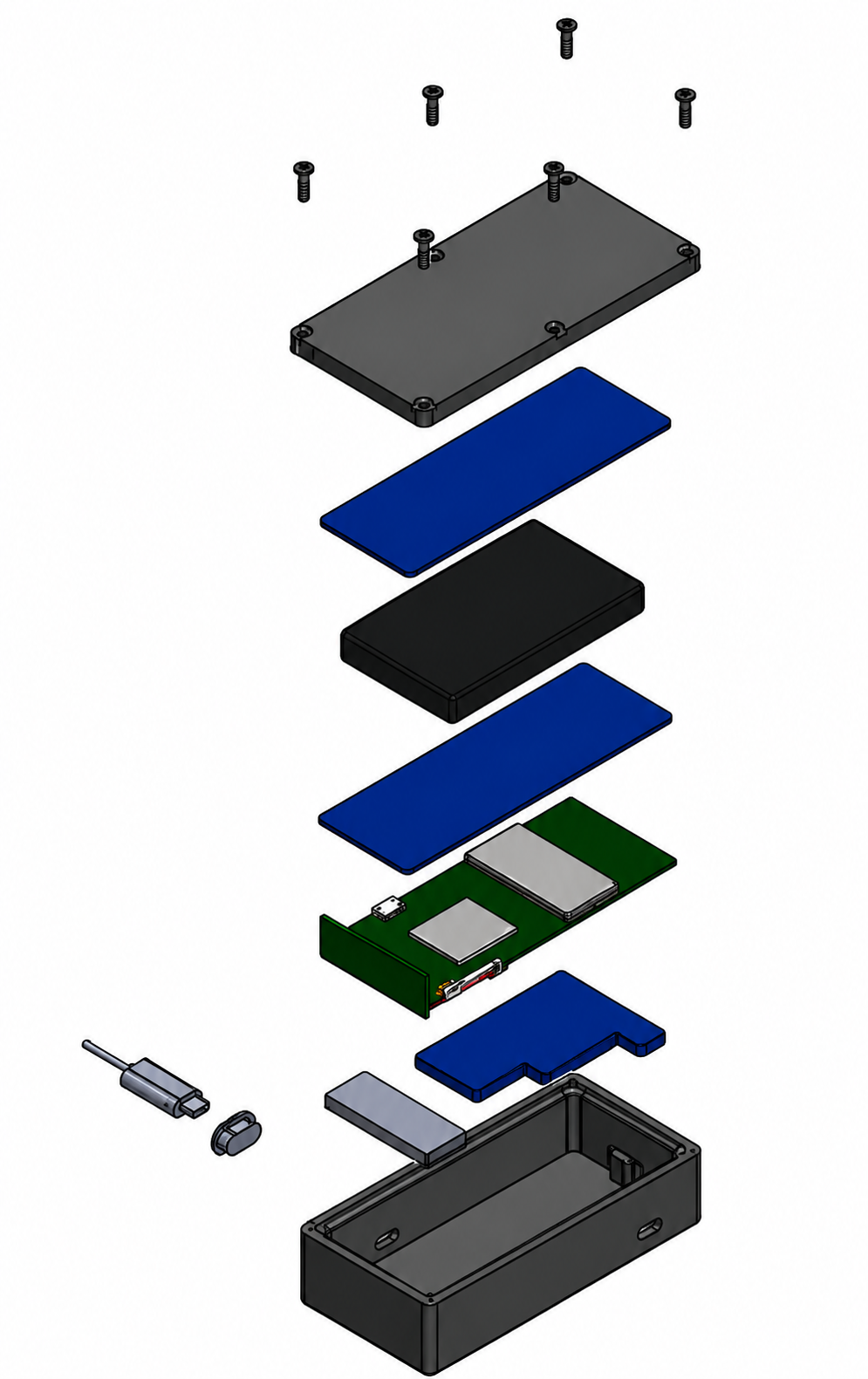

Vista explodida dos componentes internos do case.
- Certifique as conexões da bateria e do chip na placa principal;
- Monte os equipamentos na posição correta dentro do case;
- Cuide a posição dos furos e dos EVAs;
- Após posicionar e fixar os equipamentos, coloque a tampa do case;
- Utilize uma chave de fenda para rosquear os parafusos da caixa;
- Aperte os parafusos em “X” para garantir uma fixação mais segura;

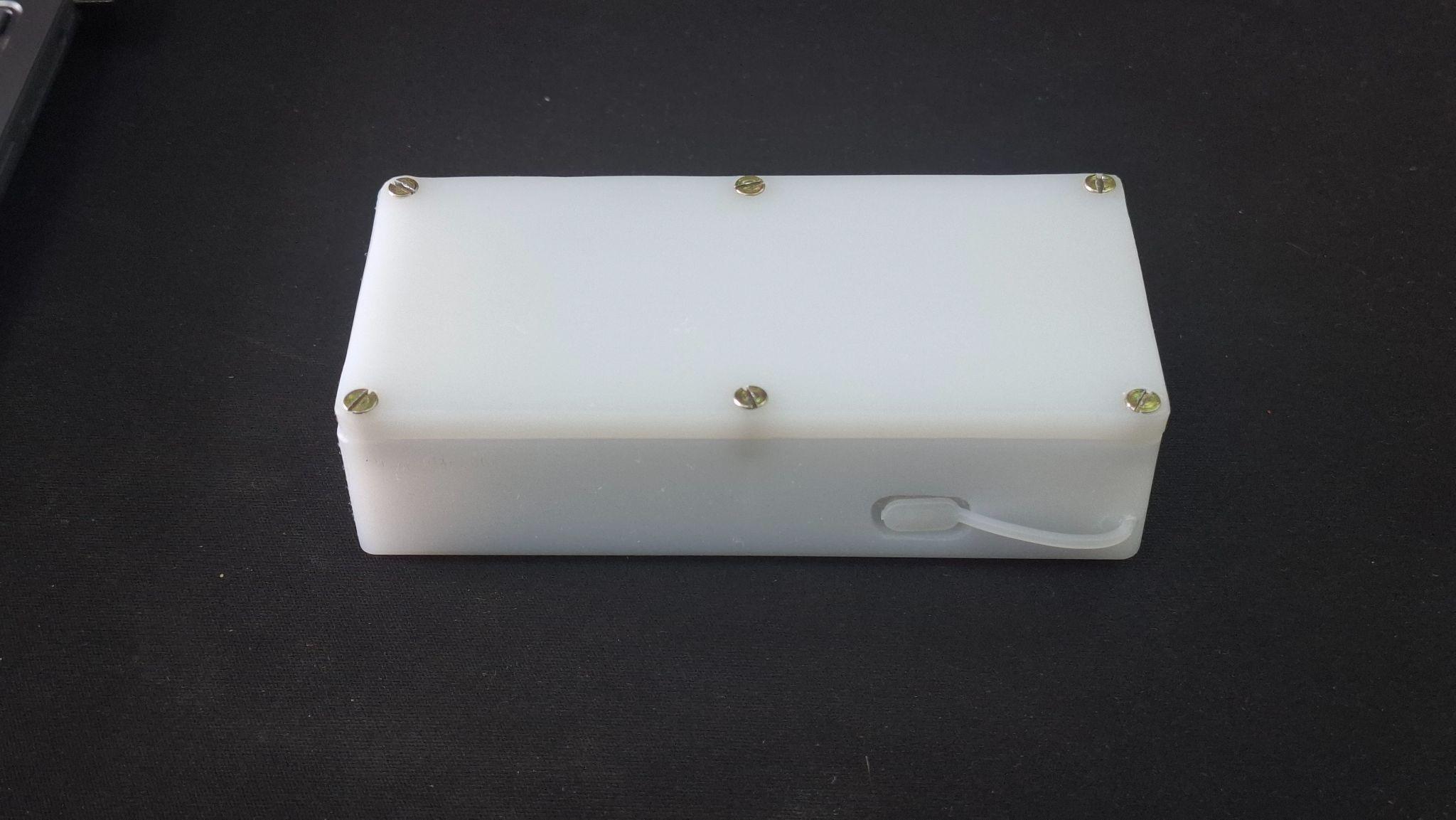

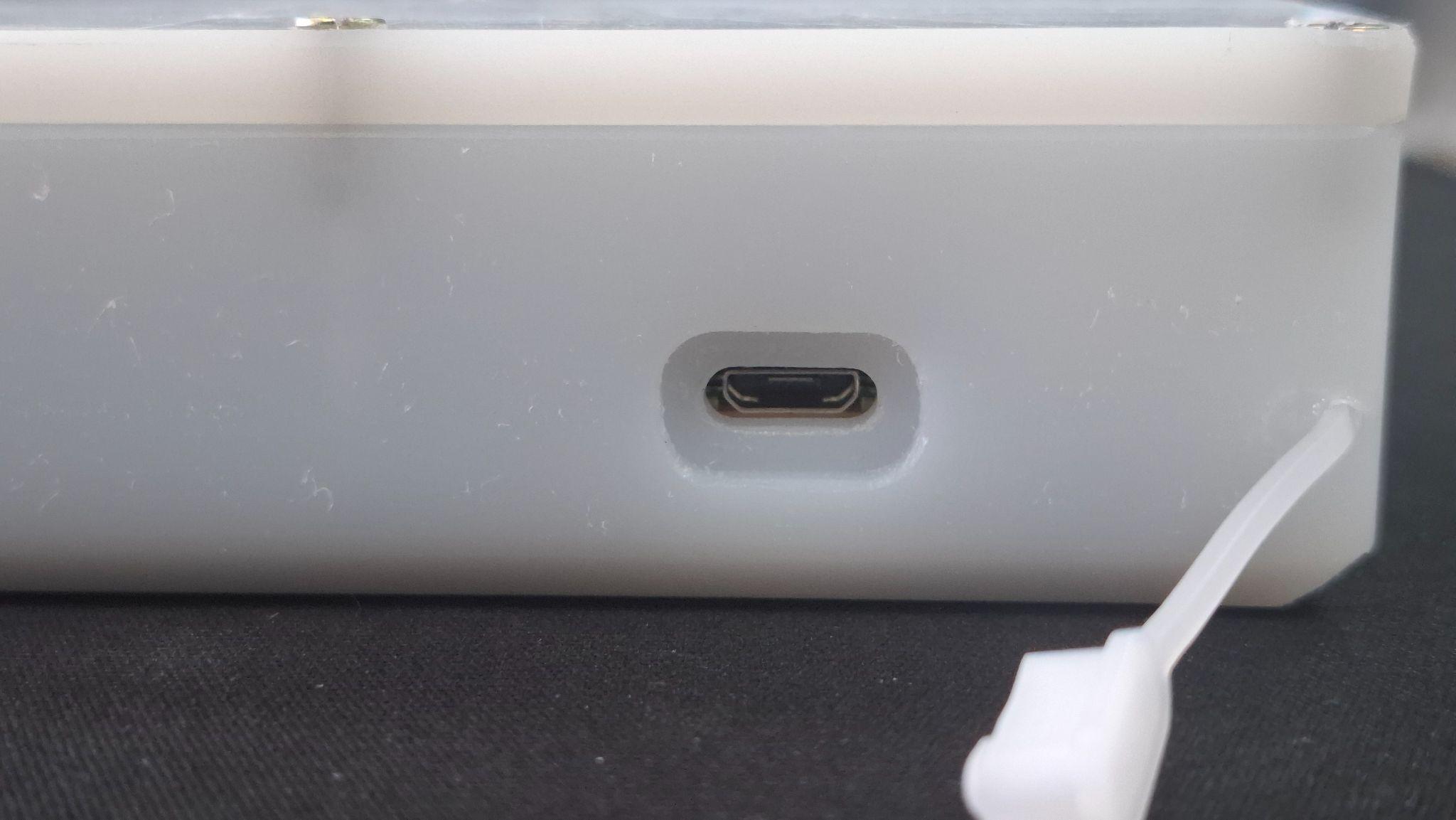

- Verifique se é possível acessar a chave da bateria e conectar o cabo USB mesmo com a caixa lacrada;
- Adicione a etiqueta da isca correspondente ao código de série.
¶ Rotina de Testes
- Verifique se os LEDs indicadores acendem ao alimentar o dispositivo;
- Verifique se o dispositivo apresentou atualizações no sistema Neokohm;
- Verifique se o chip está enviando informações através do sistema da Emnify;
- Verifique se o status dos LEDs indicadores do dispositivo está apresentando bom funcionamento.
