¶ Manual de Produção ST8395
Procedimento de conexão, gravação, configuração, preparação do chicote e rotina de testes da isca ST8395 integrada ao KMT2000.
¶ Descrição
O sistema KMT2000 suporta a utilização da isca de radiofrequência ST8395, dispositivo externo utilizado como complemento ao rastreamento e à recuperação de cargas. A ST8395 atua em conjunto com a telemetria, permitindo reforçar a localização do ativo em situações de furto, extravio ou perda de comunicação convencional.
Com a integração da ST8395, o sistema de monitoramento passa a contar com um recurso adicional de radiofrequência, possibilitando que equipes de pronta resposta utilizem equipamentos compatíveis para identificar e recuperar a carga monitorada com maior eficiência.
¶ Configuração ST8395

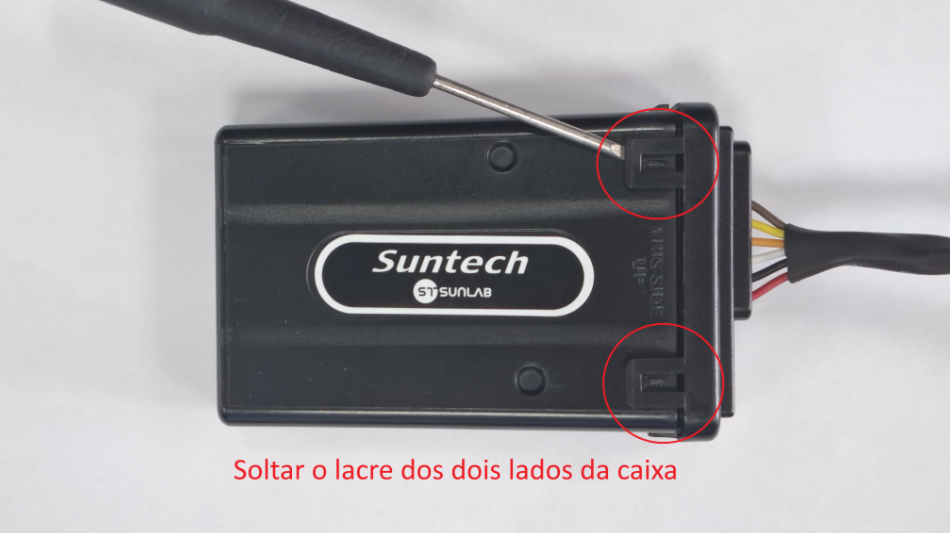

- Solte os lacres da caixa da isca para abri-la;

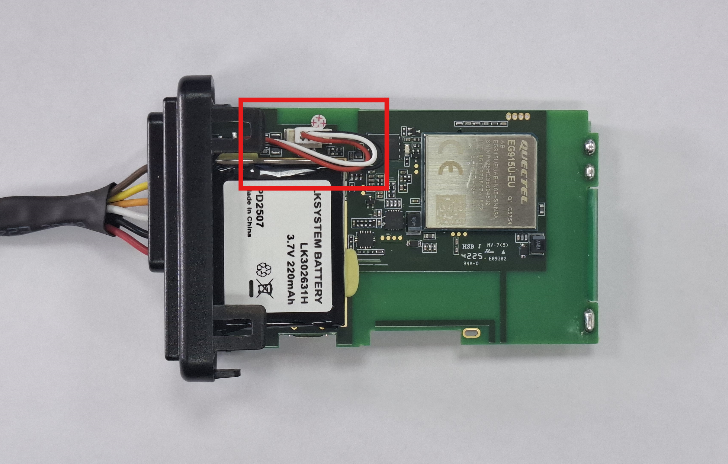

- Conecte a bateria na isca;

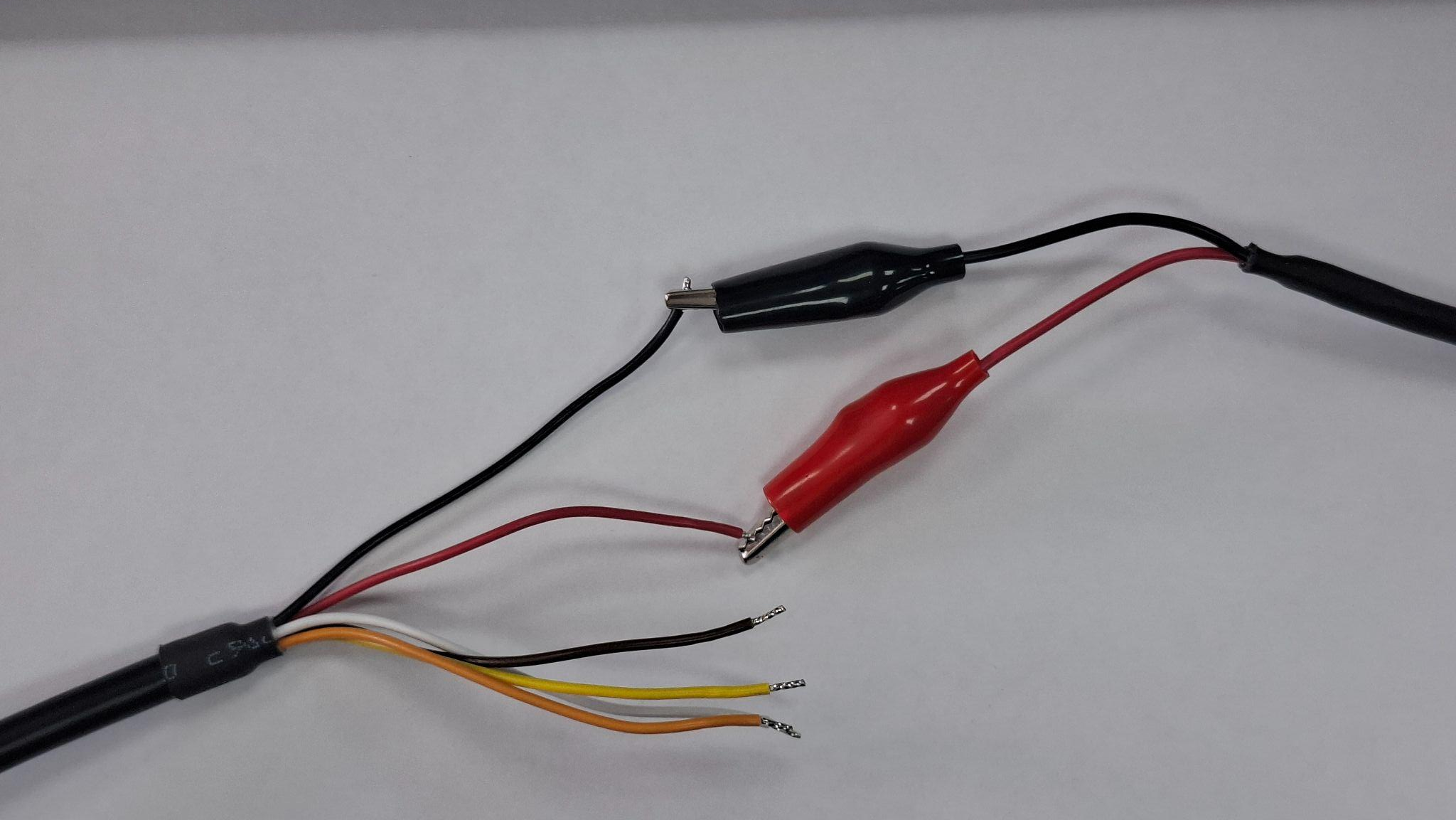

- Energize a isca pelos fios vermelho positivo e preto negativo;
- Utilize uma fonte de alimentação entre 8V e 40V;

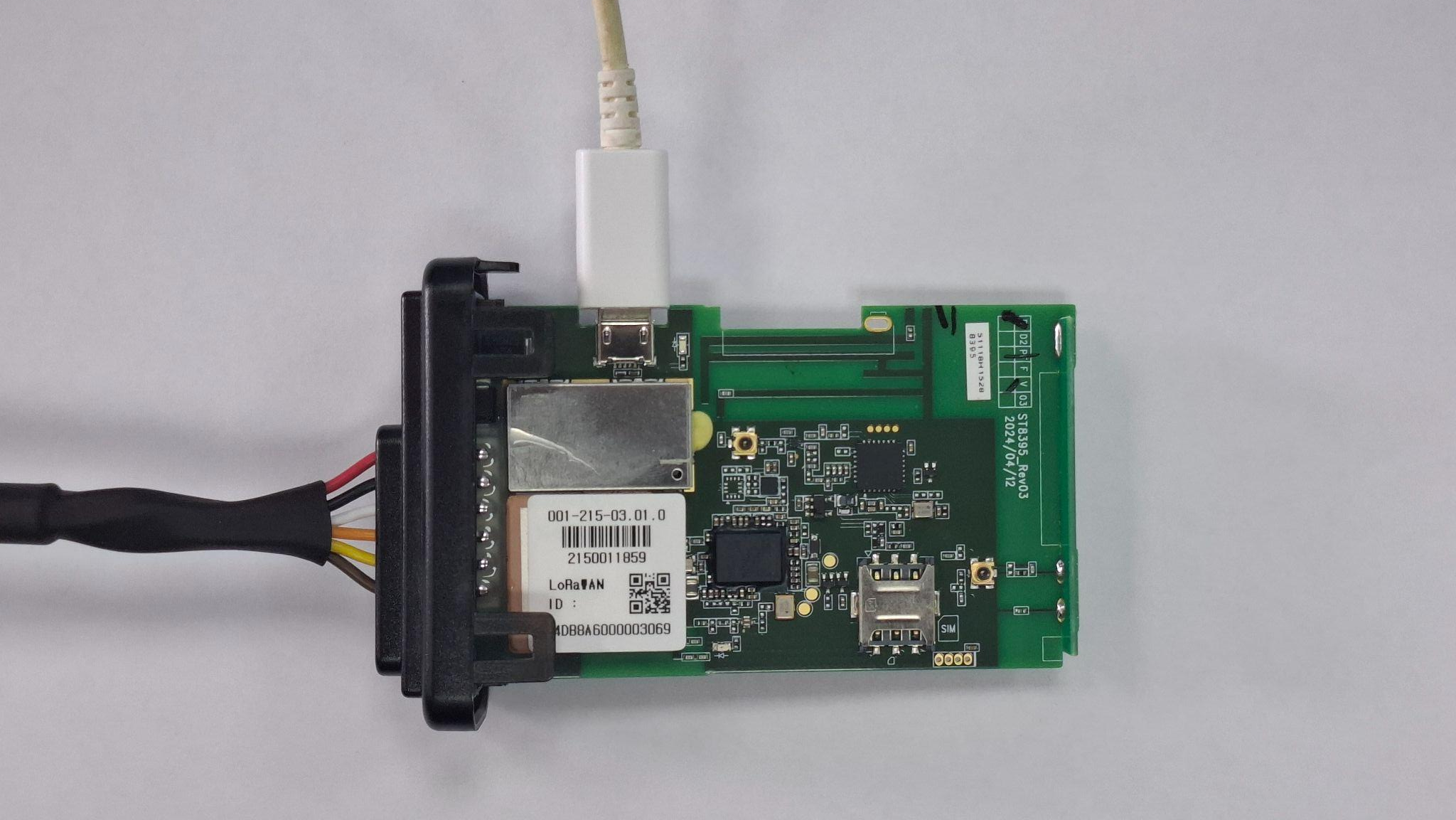

- Conecte a isca no computador através do cabo Micro USB.
Abertura do software SyncTrack
- Abra o aplicativo “SyncTrak” no computador;
- Verifique se a opção Comport está configurada para USB;
- Clique na opção “Aberta”.
Tela inicial do SyncTrack com seleção da porta USB.
Caso o programa não abra a aba de configurações, verifique:
- Se a isca está energizada;
- Se o cabo utilizado trafega dados, não apenas energia;
- Se há apenas uma aba do software aberta;
- Se os drivers da porta USB estão atualizados e corretos.
Caso continue sem comunicação, remova o conector da bateria, desenergize apenas o fio vermelho da fonte, conecte a fonte novamente e reconecte a bateria na isca. Depois, refaça o processo de comunicação e conexão. Se o problema persistir, reinicie o computador.
¶ Perfil de Configuração
- Selecione a aba “Perfil de configuração”;
- Clique em “Selecionar perfil”;
- Localize o arquivo correto do perfil do equipamento;
- Clique em “Ativar perfil”;
- Aguarde a mensagem de sucesso.

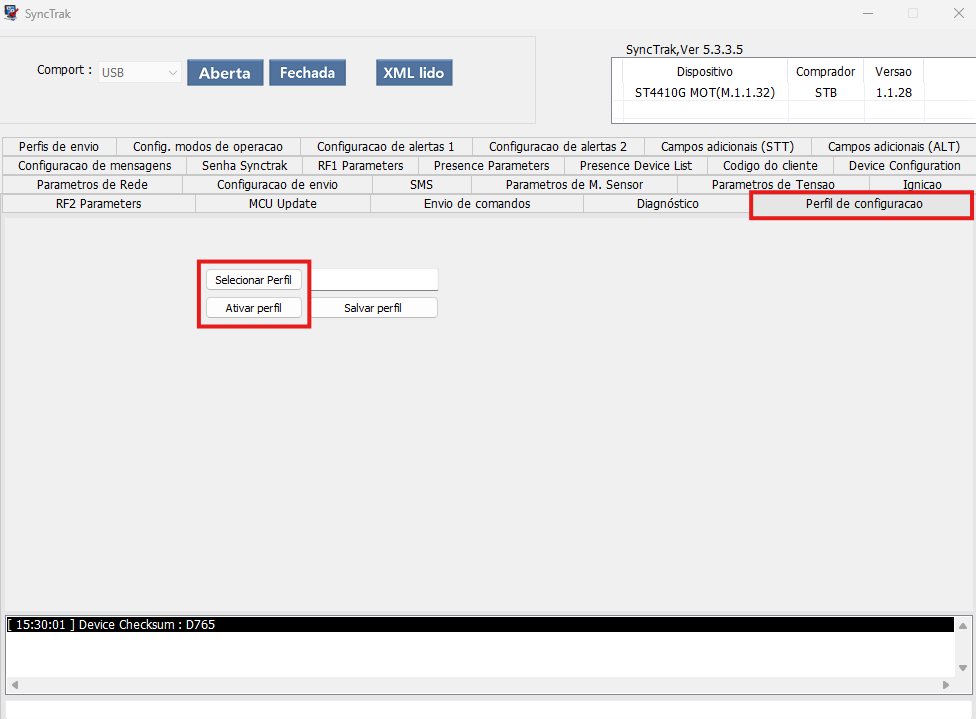

Tela de seleção e ativação do perfil no SyncTrack.
¶ Configuração RF1
- Acesse a aba RF1;
- Habilite a opção “Protocolo RF900(2500)”;
- Clique em “Enviar Config.”.

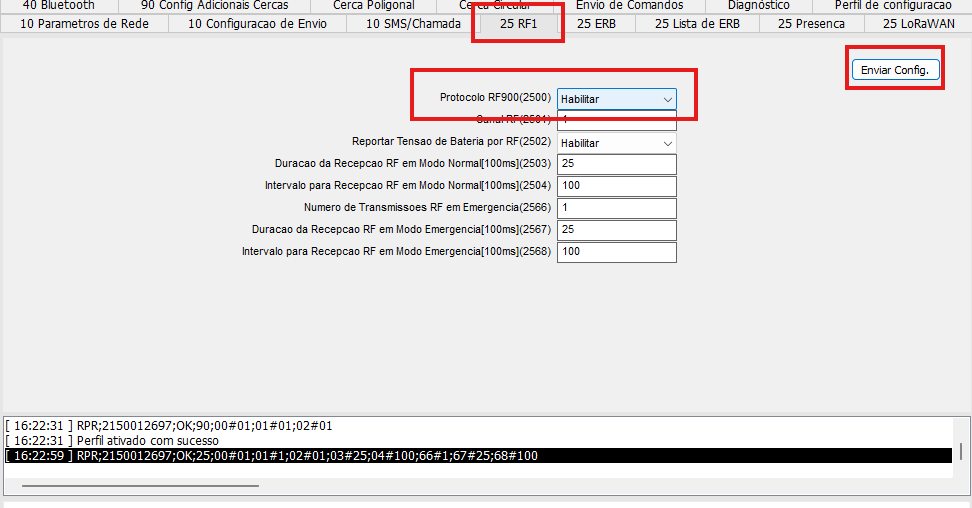

Tela da aba RF1 com configuração do protocolo RF900.
¶ Configuração RF2 e Código do Cliente

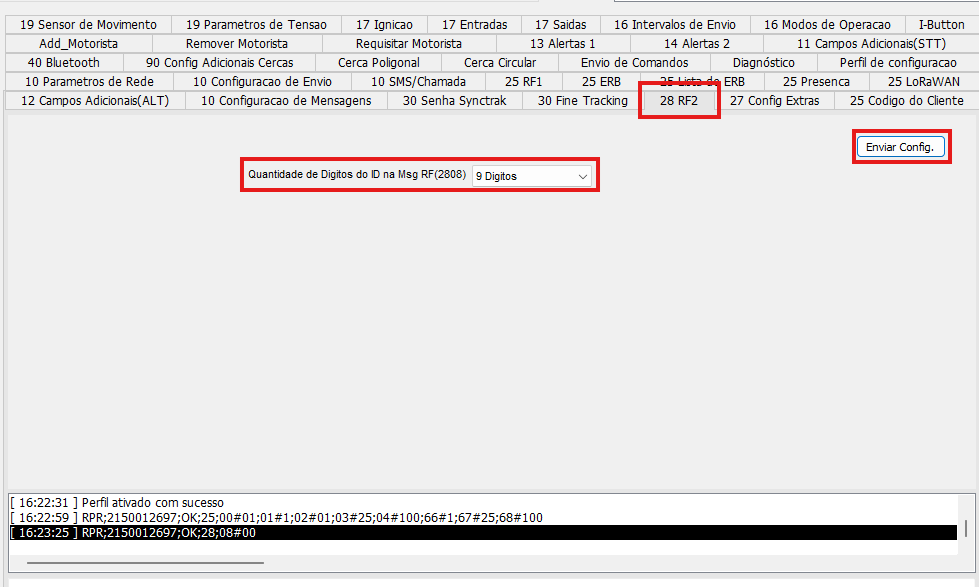

- Na aba RF2, altere de 10 para 9 dígitos;
- Clique em “Enviar Config.”;

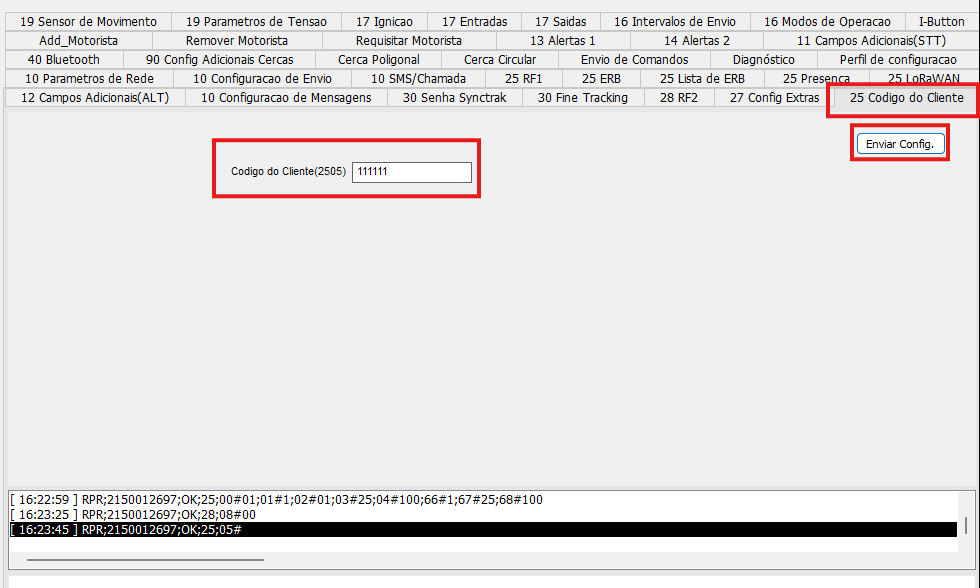

- Na aba “Código do Cliente”, coloque “111111”;
- Clique em “Enviar Config.”.
¶ Modo de Emergência
- Acesse a aba “Envio de Comandos”;
- Selecione o comando “Start Emg”;
- Clique em “Enviar Config.”.

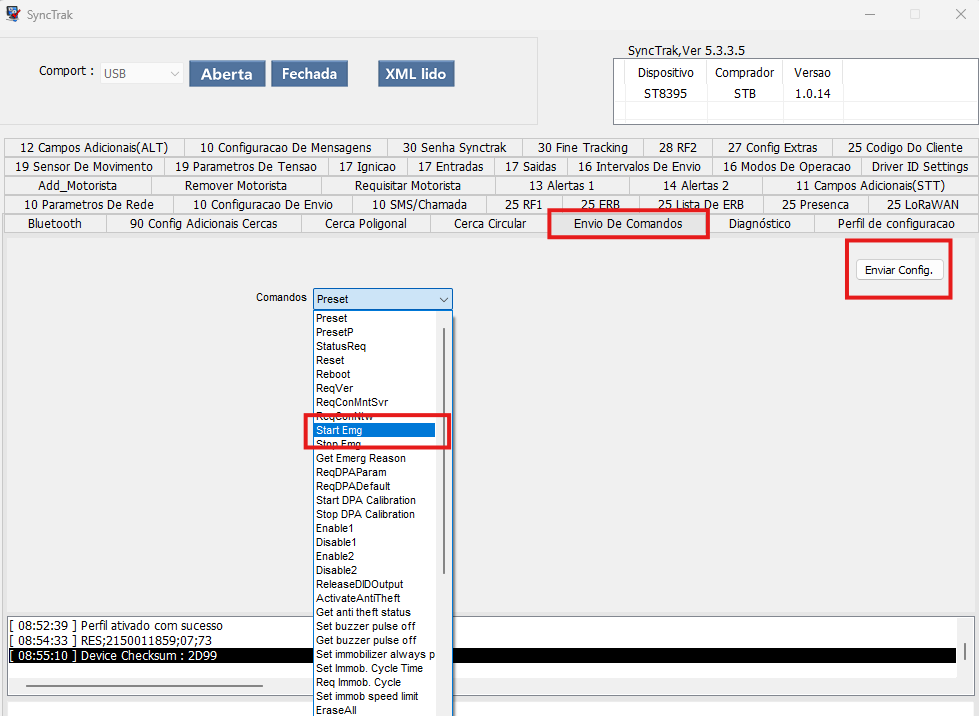

Tela de envio do comando Start Emg.
Após colocar a isca em modo de emergência, verifique o funcionamento utilizando a ST489 LoRA. Antes de iniciar, certifique-se de que a ST489 está carregada.

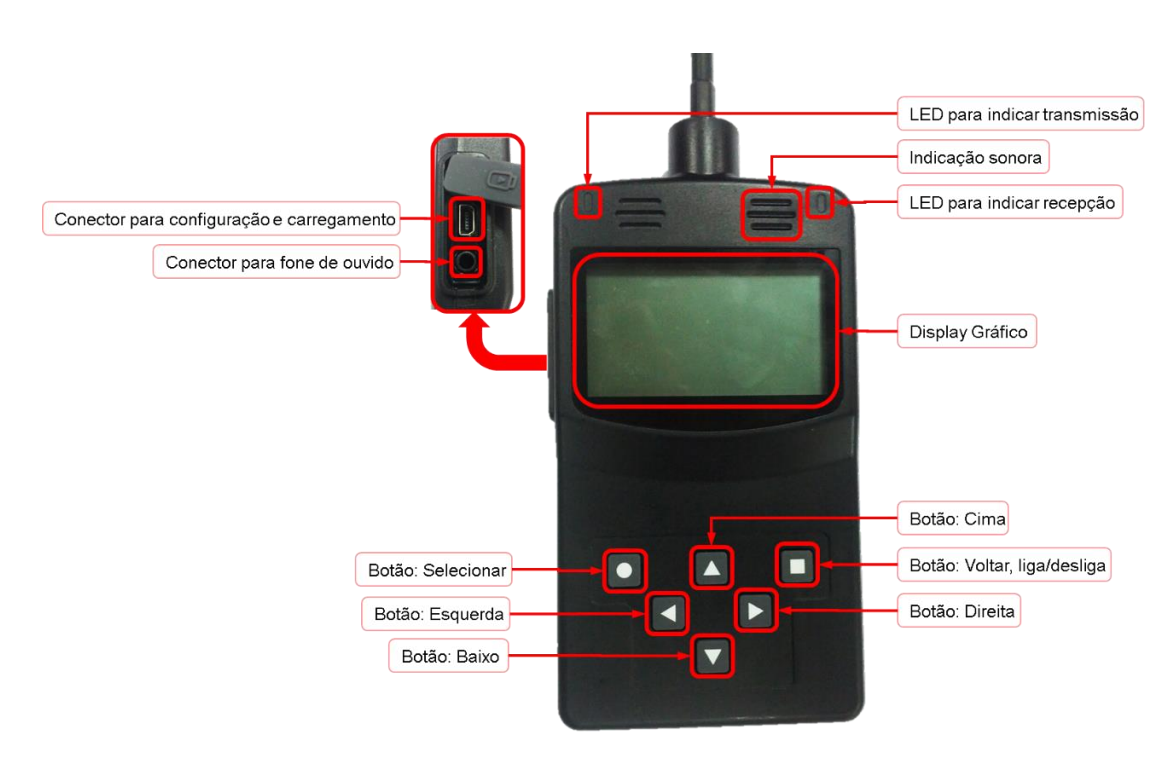

Identificação dos botões e conexões da ST489 LoRA.
¶ Verificação com ST489 LoRA
Pegue o dispositivo ST489 e segure o botão Liga/Desliga por alguns segundos até o equipamento ligar. Em seguida, siga os passos abaixo:
- Clique no botão de menu;
- Selecione “Configuração”;
- Selecione “Dispositivos”;
- Selecione “Dispositivo”;
- Selecione “Adicionar”;
- Coloque o código da ST8395 e confirme;
- Selecione “Selecionar”;
- Encontre o código e selecione o dispositivo;
- Volte até o menu principal e selecione “Escuta EMG RF”;
- Coloque o ganho em médio;
- Aguarde até a ST489 identificar a ST8395.
A indicação “[ ]” significa que o dispositivo não foi selecionado, enquanto “[ v ]” indica que ele foi selecionado corretamente.
¶ Emenda do Chicote e Preparação para Envio
Para que a ST8395 possa ser instalada em diferentes locais, é necessário adicionar o chicote extra, permitindo que a isca seja energizada e acionada através do KMT2000.

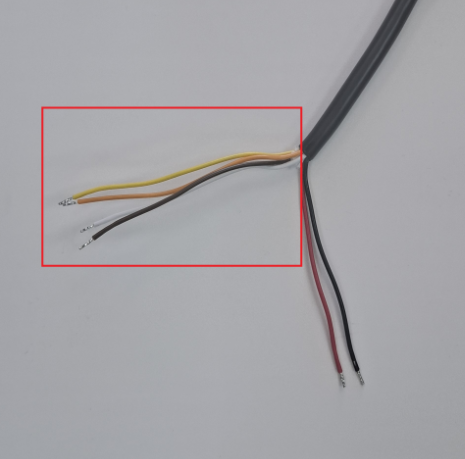

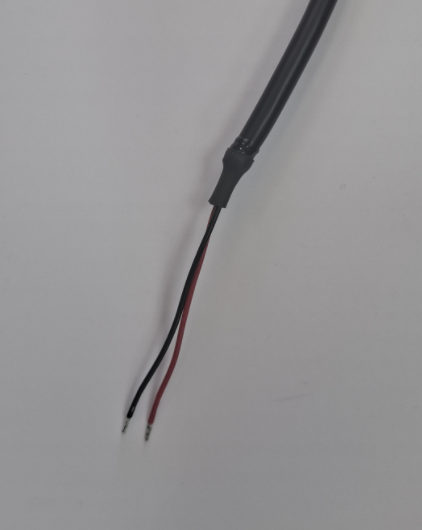

- Corte de forma rente os fios excedentes do cabo da isca com um alicate de corte;
- Refaça o isolamento utilizando tubo termo retrátil;
- Corte dois fios, um vermelho e um preto, com cerca de 40 cm;
- Coloque os terminais 0462-201-16141 nos fios;
- Os terminais serão adicionados posteriormente no conector ATM06-1253-SR1BK.
- Emende o fio positivo e negativo da isca;

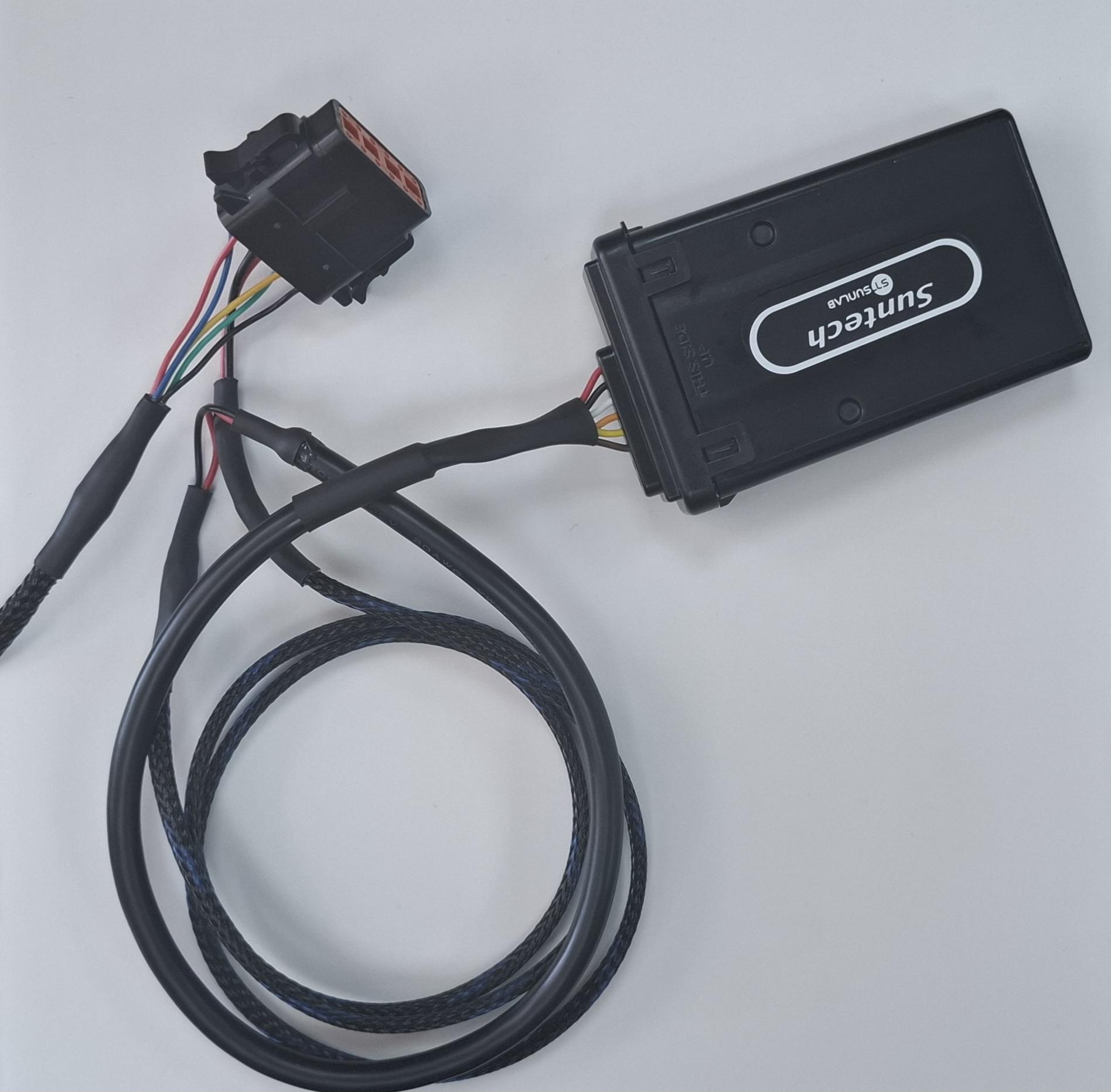

- Faça o acabamento com malha náutica e tubos termo retráteis;

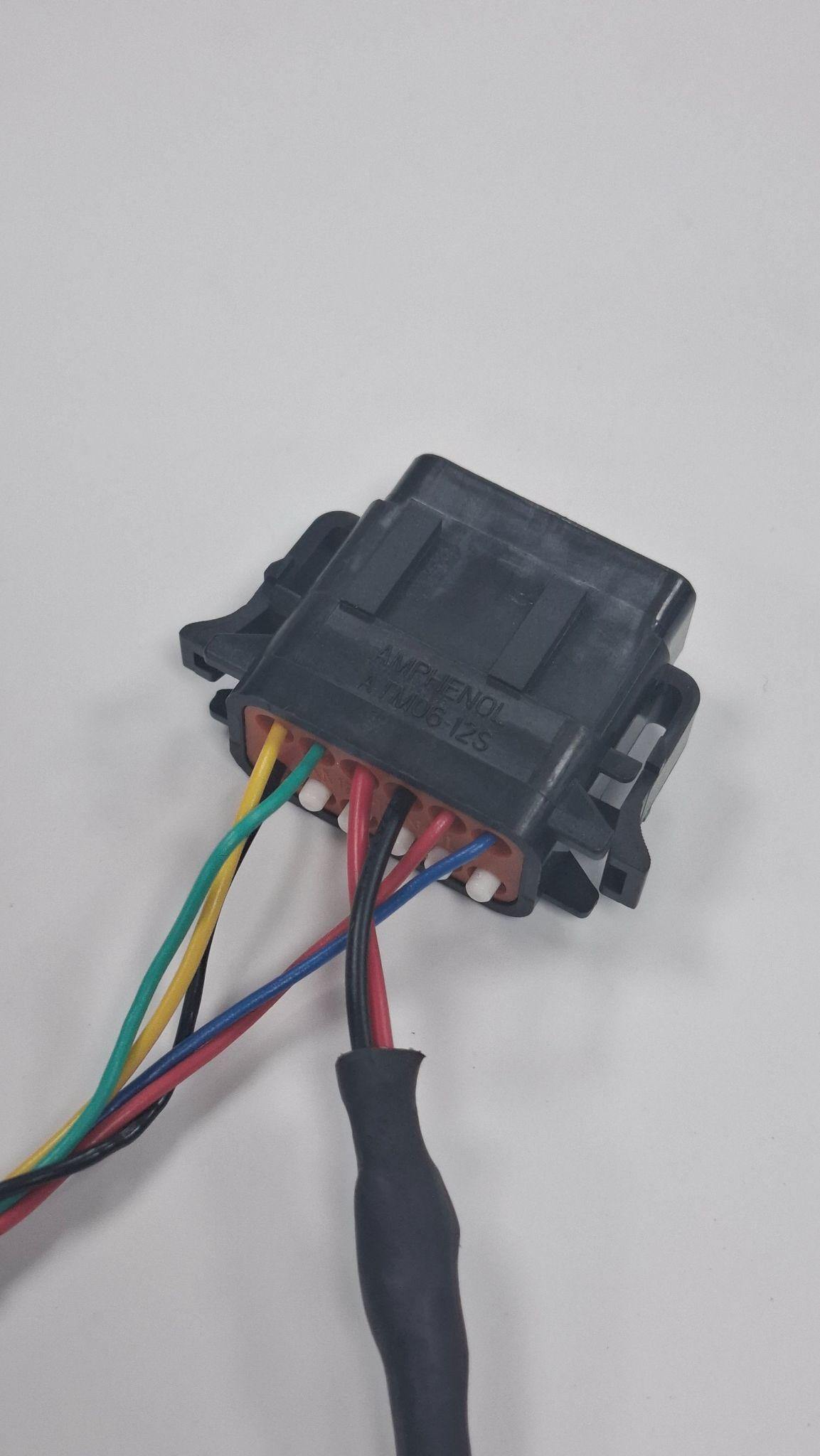

- Encaixe os terminais no conector do cabo do KMT2000;
- Coloque o fio vermelho no pino 3;
- Coloque o fio preto no pino 4;
- Revise as conexões dos cabos e as isolações;
- Coloque o kit pronto em uma embalagem identificada com o IMEI da isca.
¶ Rotina de Testes
Primeiramente, energize a ST8395 com um dispositivo de teste ou com uma fonte de alimentação. Ao energizar o dispositivo, certifique-se de que a tensão de alimentação esteja dentro dos padrões recomendados no manual.
- Verifique se os LEDs indicadores acendem ao alimentar o dispositivo;
- Verifique se os terminais do chicote estão em perfeitas condições;
- Verifique se os terminais estão bem presos;
- Confira se as conexões estão isoladas corretamente;
- Confirme se o dispositivo responde corretamente após energizado.
