¶ Localização do microchip
Onde o microchip está localizado na placa.
¶ Manual de Produção Kohmnect
O manual de produção e configuração do Kohmnect apresenta os procedimentos e orientações necessários para a preparação, montagem e configuração inicial do dispositivo. Neste documento estão descritas as etapas de produção, parâmetros de configuração, validações operacionais e boas práticas para garantir o correto funcionamento do equipamento antes de sua utilização em campo.
¶ Descrição
O KMT2000 é um dispositivo, composto por tecnologia GNSS e GSM, para aplicação em baús refrigerados, o mesmo se conecta diretamente com a máquina de refrigeração, possibilitando o monitoramento, rastreamento e o controle remoto do refrigerador, além disso é capaz de coletar coordenadas e transferi-las via rede GSM para um servidor
Além da função básica, o dispositivo possui conectividade bluetooth 4.0 LE, sendo possível conectar até 4 sensores sem fio (iBeacon) para monitorar variáveis diversas como temperatura, umidade, movimento, etc. O dispositivo possui, interface para acessórios externos, como sensor de temperatura com fio, sonda de combustível, radiofrequência (RF) entre outros.
¶ Configuração da Placa Base
Identificar e separar os modelos das placas base entre 18F27K40 e 18LF27K40 (Essa informação pode ser encontrada na parte de trás da placa escrita no seguinte componente):
OBS: Essa separação é importante, pois além de alterar a configuração no programa pode otimizar o tempo no processo de produção.
Conexão da placa no computador e execução do programa
- Conectar o equipamento em uma fonte de alimentação adequada (10V - 30V);
- Conectar o PICK IT no equipamento e no computador através da porta USB;
- Cuidar o posicionamento do PICK em relação aos pinos da PCB (Seta branca no pino 1 da placa);
- Executar o programa MPLAB como administrador no computador.
Placa base conectada no computador através do PICKit
Alterar os parâmetros no programa de acordo com os itens e imagem abaixo:
- “Device” (De acordo com o microchip utilizado, 18F27K40 ou 18LF27K40);
- “Tool” (Deve ser preenchido automaticamente quando conecta o pick);
- Acesse a aba >Settings >Advanced Mode > Password: microchip > Log In.
- Após isso configure a aba de Power do sistema, para que o PIC possa alimentar a telemetria;
- Deixe a opção “Power target circuit from PICkit3” selecionada;
- E a opção “Voltage Level” em 3.375.
- Após isso volte para a aba “Operate” e continue a parametrização;
- Hex File > Browse > Selecione o arquivo .hex (Arquivo encontrado na pasta compartilhada do Teams, caminho na imagem abaixo);
- SQTP File > Browse > Selecione o arquivo “TTK_SQTP.num” (Arquivo encontrado na pasta compartilhada do Teams, caminho na imagem abaixo);
Conectar e carregar o programa:
- Clique na opção “Connect” ao lado do parâmetro “Tool”;
- Após a confirmação clique na opção “Program”;
- Após o programa confirmar a ação, é possível remover o dispositivo.
OBS 1: Caso o programa informe algum erro não relacionado a energia de alimentação do equipamento, é necessário desconectar tudo, reiniciar o computador e realizar todos os procedimentos novamente. Caso o erro esteja relacionado a alimentação, siga o passo a passo: > “Disconnect” > Remova o PIC da placa > “Connect” > Espere dar o erro novamente > “Disconnect” > Coloque o PIC novamente > “Connect”.
OBS 2: Caso queira continuar configurando outros dispositivos do mesmo modelo, é necessário apenas conectar a placa principal a uma fonte de alimentação e ao PICK. Após o programa reconhecer o novo dispositivo é preciso apenas clicar em “Program” novamente e aguardar a confirmação.
¶ Teste de Funcionamento da Placa Base
Conectar a telemetria na Giga de teste através do conector de 12 vias;
O led verde da telemetria irá acender (indicado na imagem abaixo);
- Após conectar a telemetria é necessário apertar o botão verde da Giga de teste;
- Aguardar até que o LED verde da telemetria começe a piscar, após isso verificar se o led da GIGA diminuiu sua frequência e se ela emitiu um sinal sonoro;
- Caso a giga não indicou nada, apertar o botão verde, desconectar a telemetria, regravar o firmware na placa base e repetir o procedimento de teste;
- Caso o processo tenha funcionado, aperte o botão verde novamente e desconecte a placa.
¶ Montagem física do Modem na Placa Base
Preparação do Modem GSM/GPRS
- Abrir a case do Modem e remover a placa e a bateria de dentro dela;
- Pegar o SIM Card Emnify e inserir no segundo slot do Modem;
- Remover o espaçador plástico (pino branco) da placa base e inserir no furo correspondente do Modem.
Junção dos componentes:
- Posicionar e encaixar o Modem na placa base através do conector de 12 pinos;;
- Após o modem estar na posição correta, encaixar o espaçados na furação da placa base.
OBS: Para esse procedimento é necessário o uso de uma alicate universal para encaixar as duas placas. Importante utilizá-la nas extremidades do conector e sem exercer muita força, intercalando os lados, para facilitar o encaixe e não prejudicar a integridade do equipamento.
- Colocar a fita dupla face no local indicado para a fixação da bateria;
- Conectar a bateria no Modem e posicioná-la no local correto.
¶ Configuração do Teltonika
Executar o programa e conectar o Modem
- Executar o programa Teltonika, disponível para download em wiki.teltonika-gps.com;
- Colocar o cabo de alimentação de 12 pinos na placa base;
- Conectar o Modem no computador utilizando um cabo USB Type-A para Micro-USB;
- Aguardar o programa reconhecer o Modem;
- Clicar no equipamento que irá aparecer para abrir a tela de configuração.
Configuração e atualização do Modem
- Selecionar o Modem que vai ser configurado;
- Verificar se a versão de Firmware é a mais atualizada para aquele modelo (Informação disponível no Teltonika Wiki);
- FMC125 - https://wiki.teltonika-gps.com/view/FMC125_Firmware_Changelog
- FMM125 - https://wiki.teltonika-gps.com/view/FMM125_Firmware_Changelog
- FMB125 - https://wiki.teltonika-gps.com/view/FMB125_Firmware_Changelog
- Após abrir o link correspondente ao Teltonika, localizar essa parte da guia:
- Após isso, pressione Ctrl + F e pesquise pelo modelo do teltonika que você está utilizando (FMC125, FMM125, FMB125);
- Localize até que apareça uma escrita similar a essa (procure pela maior versão indicada);
- A versão que está sendo recomendada vai ser a que você vai utilizar.
Caso não tenha o arquivo no computador e seja necessário baixar, acesse o link: https://wiki.teltonika-gps.com/view/Firmware_versions e faça download da versão recomendada para o modelo que você está configurando.
- Caso a versão do Modem estiver desatualizada, é necessário realizar a atualização através do botão “Update Firmware”;
- Selecionar o arquivo atualizado com a última versão do firmware disponível;
Aguardar o programa encerrar a atualização.
- Carregar o perfil correto do equipamento em “Load from File” (variável de acordo com o modelo FMC, FMM ou FMB);

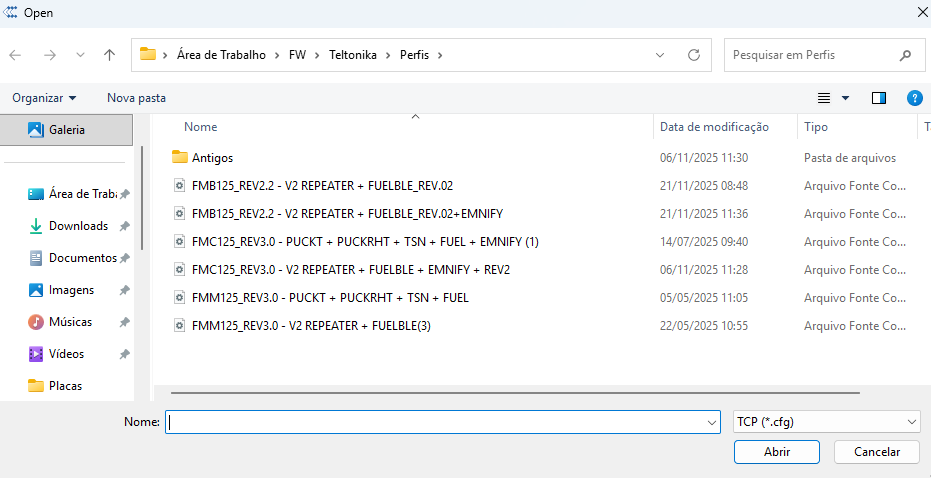

- Selecionar o arquivo com o perfil correto (Verificar com a equipe qual vai ser o perfil padrão para a produção de equipamentos);
- Salve as alterações em “Save to device”.
OBS: Para encontrar o arquivo correto é necessário acessar a pasta disponível no Teams > Tecnologia Neokohm > Produção > KOHMNECT > TRAILER - TRUCK > REV 2.0 > 04 - FIRMWARE > 02 - PERFIS TELTONIKA.
¶ Armazenamento de informações para criação do equipamento
Iremos coletar as informações do equipamento e armazenar em um bloco de notas para a criação do equipamento;
Recomendado manter o formato de:
- CÓDIGO DO EQUIPAMENTO
- CÓDIGO IMEI
- ICCID SIM CARD
¶ Código do Equipamento
Código do equipamento é correspondente ao lote/série do mesmo, está informado na case da placa base, será o código “SNK090222xxxx-B”;
¶ Código IMEI
Código IMEI é correspondente ao código interno do Teltonika e podemos visualizá-lo na página “Status“ em “Device IMEI”;
¶ Cógigo ICCID
O ICCID do SIM Card é o número de série do chip, está disponível na tela “I/O” que pode ser acessada pelo menu lateral. A informação vai aparecer no campo “ICCID”.
¶ Ativação do Chip Emnify
Ativar chip e vincular equipamento
Essa etapa serve para informarmos a Emnify que começaremos a utilizar o chip e que ele pode começar a enviar dados.
- Abrir o sistema da Emnify em https://portal.emnify.com;
- Ir para a aba “SIM Inventory”;
- Procurar pelo código ICCID que foi armazenado na etapa anterior;
- Marcar a Checkbox localizada na esquerda do código e em seguida clicar em “Create Device” localizado na parte superior da página;
- Ao realizar essa ação, será aberto um popup para o preenchimento das informações;
- Inserir no campo nome do dispositivo o código de série da telemetria (ex.: SNK090222…);
- Adicionar a tag “emnify-brazil”;
- No campo “Select service policy”, selecione a opção “Default policy”;
- Após o preenchimento das informações, clicar em Create Device > APN is set up.
¶ Criação do equipamento no sistema Neokohm
Cadastro do equipamento
- Acessar o sistema da Neokohm - mon.neokohm.com;
- Acessar a aba lateral e procurar pelo campo >Veículos >Novo Veículo.
Preencher os dados do equipamentos e acordo com o seguinte padrão:
- Código do equipamento: Lote/Série (SNK090222…);
- Identificador de Hardware: Código IMEI;
- Chip: ICCID do SIM Card;
- Conectividade: Emnify;
- Monitoramento ativo: Em estoque;
- Firmware: Correspondente a versão carregada no MPLAB;
- Perfil: Correspondente a versão carregada no Teltonika;
- Instalador: - ;
- Data instalação: Data atual;
- Data ativação: Data atual;
- Ano da carreta: Ano atual;
- Ano do equipamento: Ano atual;
- Frota/Cavalo: - ;
- Placa: Mesma informação do código do equipamento;
- Transportador: Neokohm;
- Controlador: - ;
- Modelo: - ;
- Combustível máximo: 1023.
- Após preencher as informações vá para a opção >Salvar, localizada no canto inferior direito da página.
OBS: Ao cadastrar vários equipamentos, não é necessário sair da página e preencher as informações novamente. É necessário apenas alterar as informações de um equipamento para outro (Código do equipamento, Identificador de hardware, Chip e Placa).
¶ Teste de validação de posicionamento
Início do protocolo de teste
- Colocar os equipamentos para teste em uma caixa plástica com o conector virado para cima;
- Conectar a fonte MultiCabos para energizar os equipamentos;
- Levar a caixa com os equipamentos para um local com boa conectividade e ligar a fonte;
Verificação do posicionamento e atualização
Para verificar se o equipamento está funcionando corretamente, podemos analisar os LEDs do Teltonika. Caso esteja com os dois LEDs verdes piscando quer dizer que está tudo certo com o posicionamento.

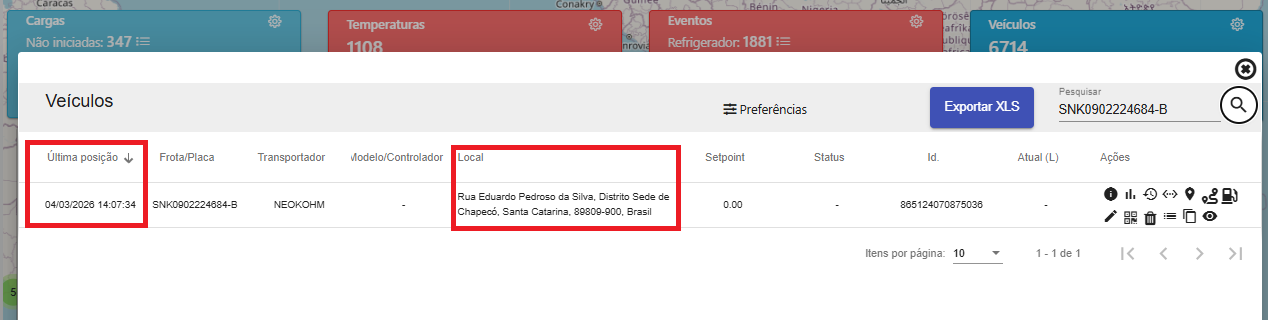

Outra maneira de verificar é olhando o cadastro do equipamento no sistema Neokohm, caso a última posição dele esteja atualizada e o local de posicionamento estiver correto, podemos remover a fonte e levar o equipamento para lacrar e embalar.
¶ Padrão de embalagem do equipamento
Lacre do equipamento
Após verificar se o equipamento está funcionando e posicionando é necessário lacrar ele, para isso pressione a caixa na tampa até as duas extremidades travarem. Após isso, adicione o lacre de segurança no equipamento conforme o padrão abaixo:
Imprimir uma folha com as etiquetas com os códigos dos equipamentos que serão embalados. Disponível no Canva:

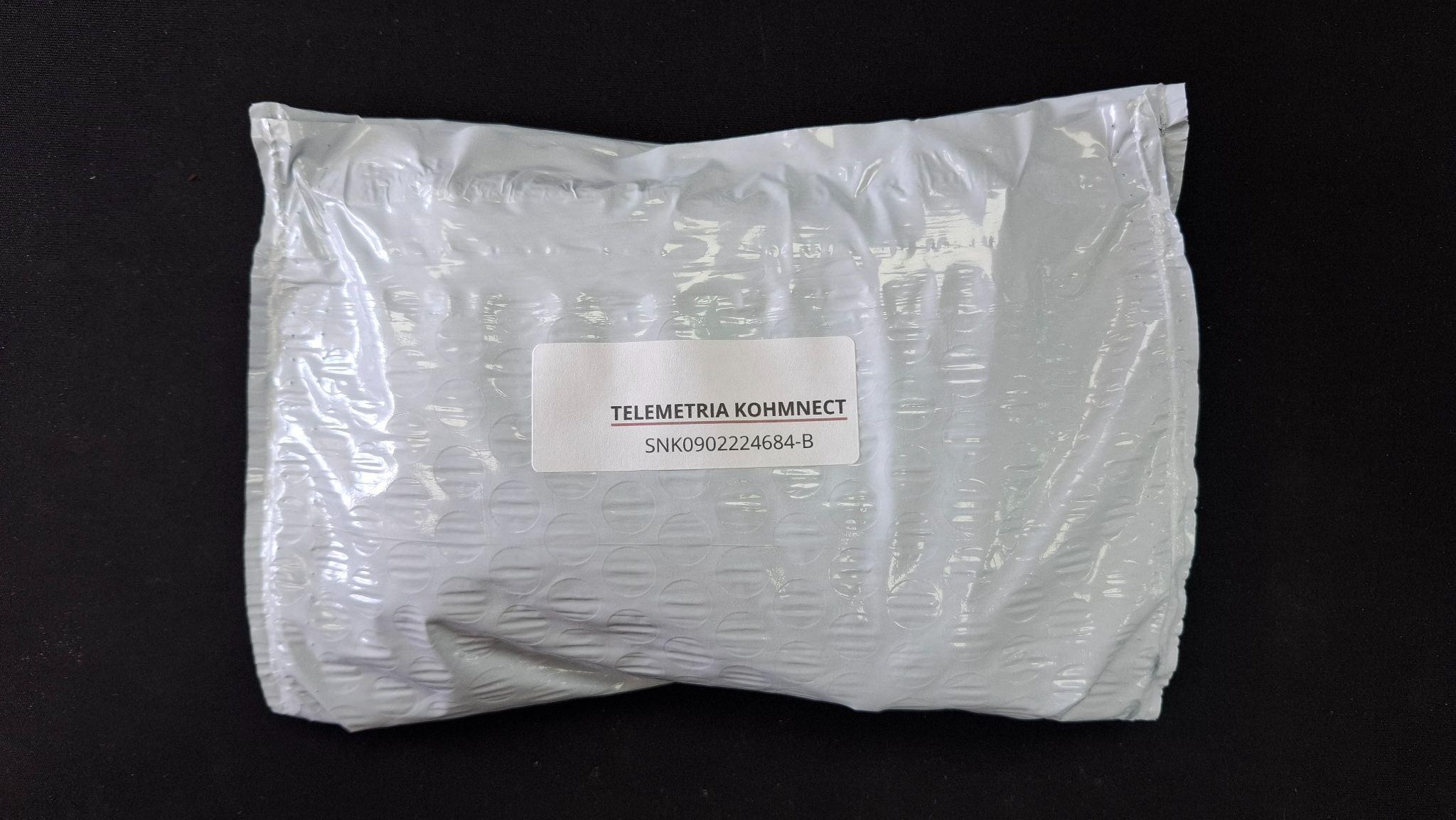

Colocar o equipamento dentro da embalagem conforme o padrão. Fechar a embalagem do equipamento e colocar a etiqueta seguindo o padrão a seguir:
