¶ Manual de Produção Sensor MBM
Procedimento de configuração, verificação de funcionamento e preparação para expedição dos sensores MBM.
¶ Descrição
O sensor MBM pode operar de forma independente, realizando a leitura dos dados via Bluetooth Low Energy e permitindo sua conexão direta com a telemetria. Neste modo, não é necessário realizar vínculo com repetidor, sendo preciso apenas identificar e armazenar o MAC do sensor para posterior cadastro no sistema.
¶ Configuração e vínculo dos sensores
Aplicativos necessários
- nRF Connect
- Device Manager
¶ Apenas sensor MBM
- Abrir o aplicativo NRF Connect no celular.

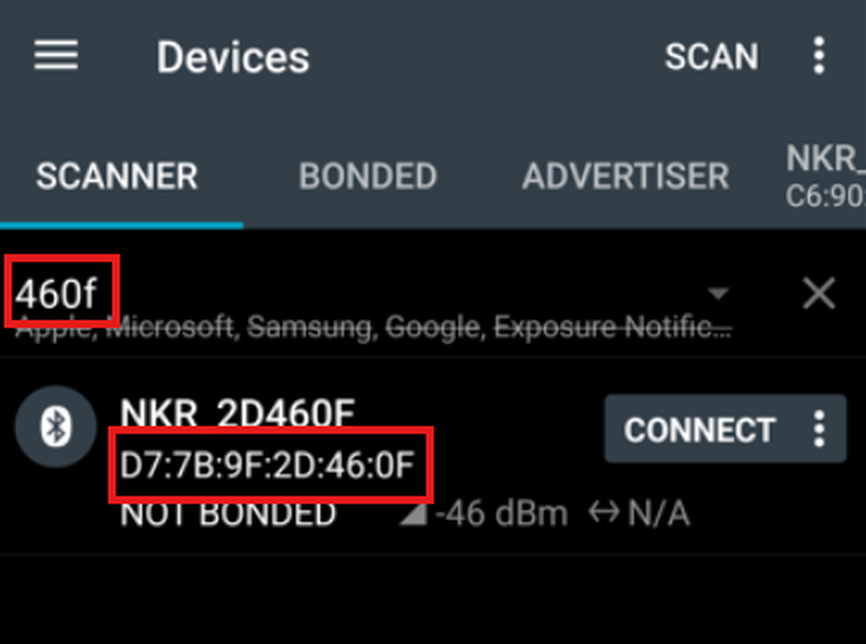

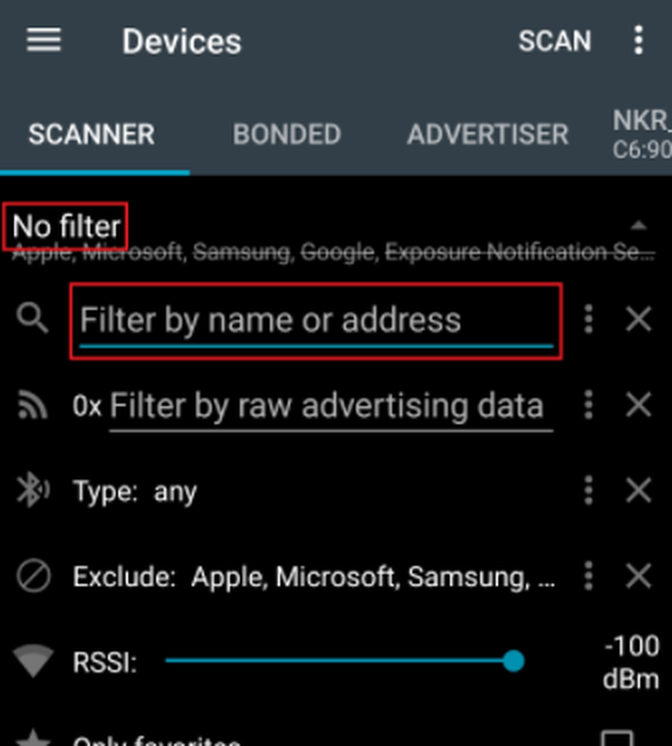

- Na aba de pesquisa, digitar o código MAC do sensor para realizar a busca.

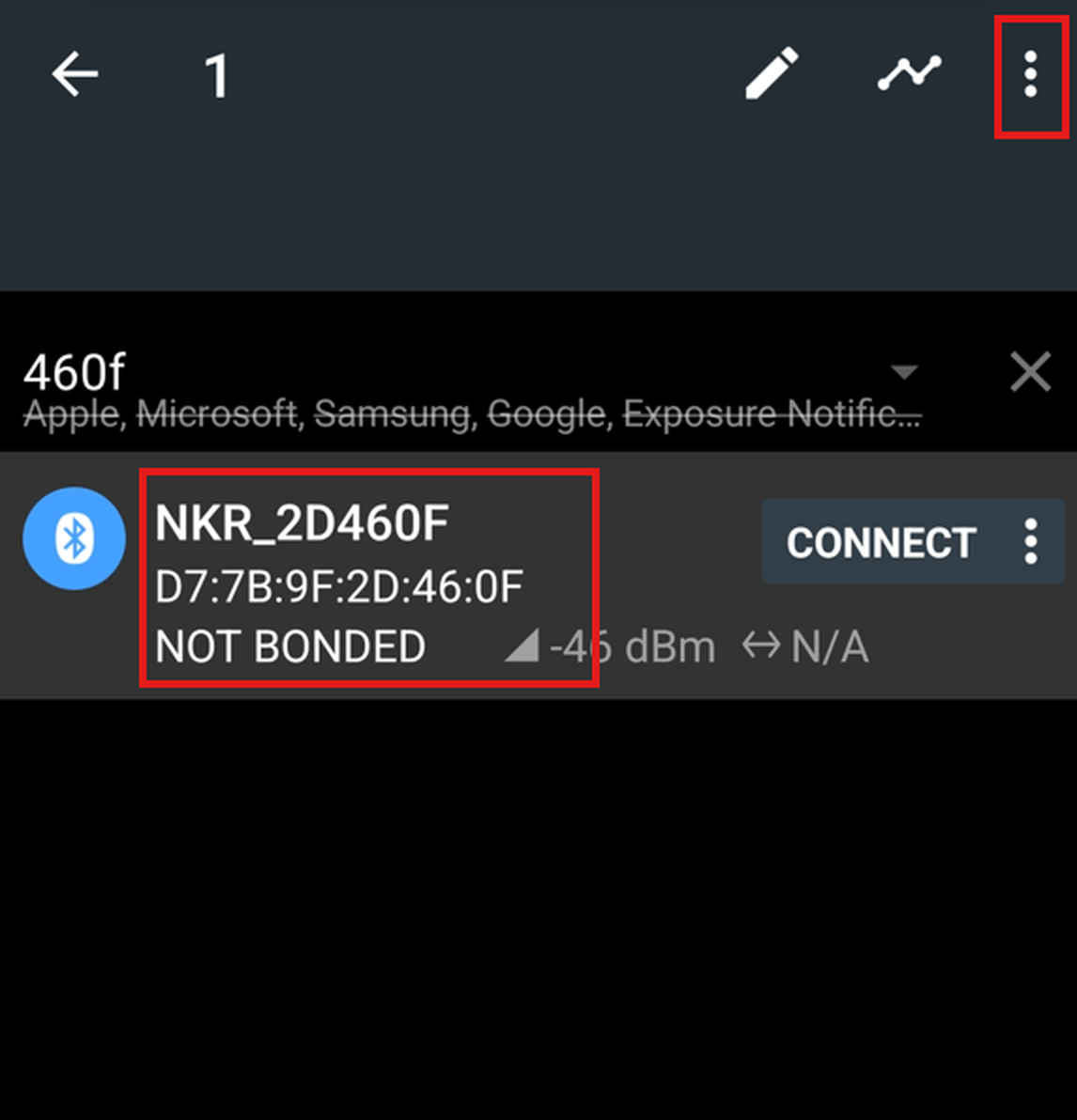

- Quando o dispositivo for localizado, mantenha pressionado sobre o nome do sensor para exibir as opções disponíveis.

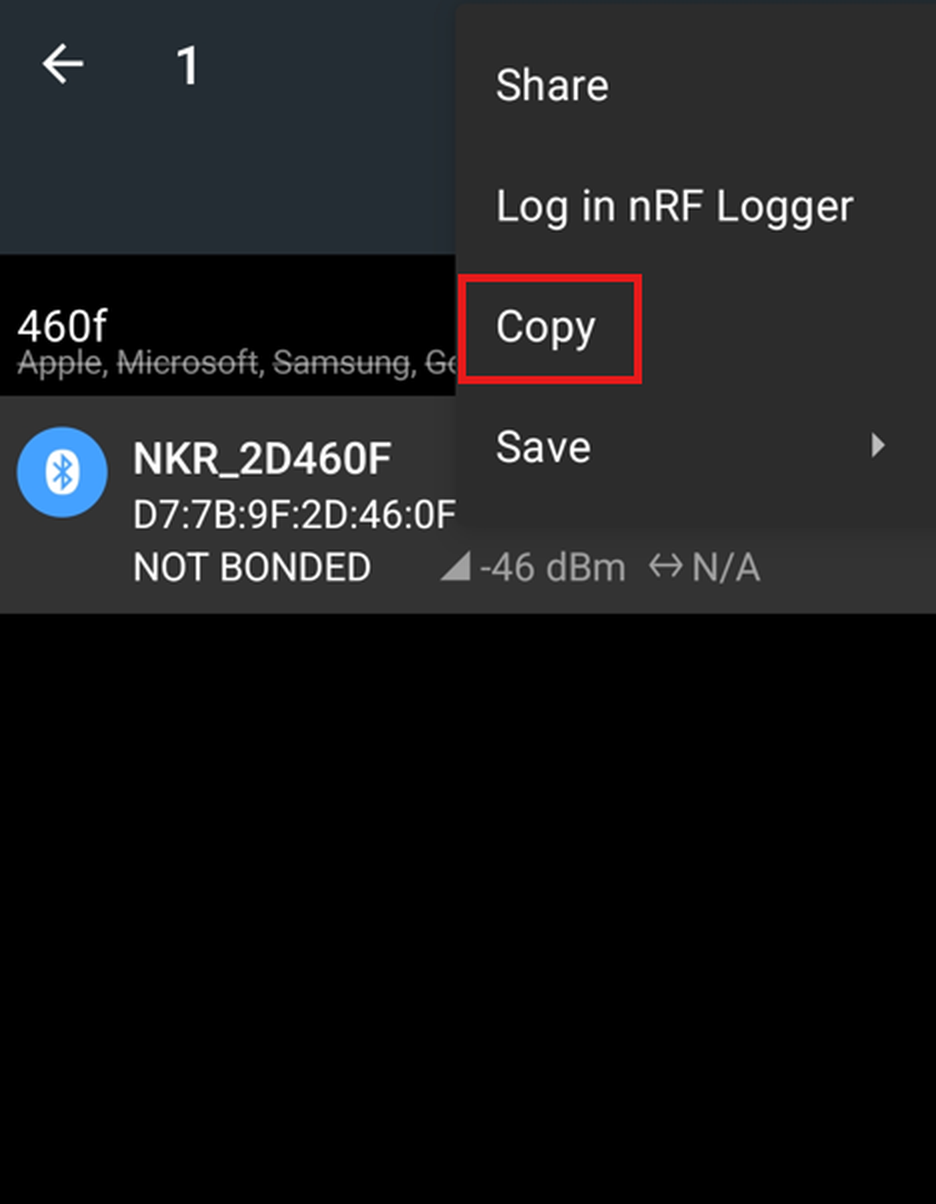

- Clicar nos 3 pontos no canto superior direito do aplicativo e selecionar a opção “Copy”.
- Colocar a informação no WhatsApp para armazená-la, pois ela será importante no momento de criar o equipamento.
- Para este caso, não é necessário realizar nenhum vínculo, pois o sensor funciona de forma independente e é conectado diretamente à telemetria.
¶ Preparação para Expedição
Após a configuração e verificação de funcionamento, o kit do sensor deve ser separado e preparado para envio, contendo todos os itens necessários para instalação em campo.
- Separar 4 parafusos de fixação por sensor;
- Utilizar parafusos de 25 mm para sensor ELA;
- Utilizar parafusos de 45 mm para sensor MBM;
- Separar 1 encapsulamento correspondente ao modelo do sensor;
- Adicionar fita dupla face atrás do sensor para fixação;
- Juntar todos os itens do kit;
- Fechar o conjunto em um saco de embalagem;
- Adicionar a etiqueta de identificação do kit.

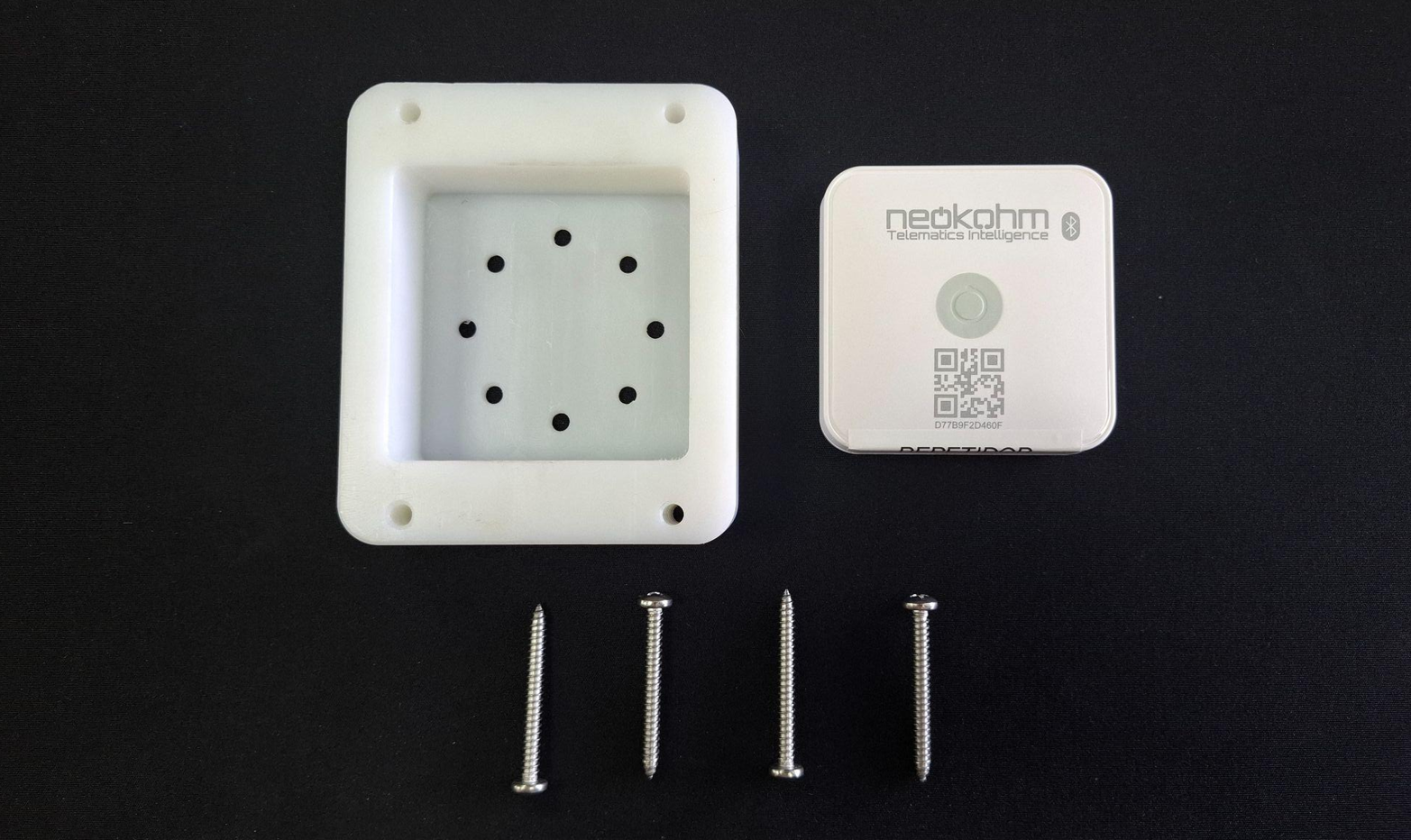

Itens necessários para montagem do kit do sensor.
Os modelos de etiqueta estão disponíveis no Canva e devem ser utilizados para manter o padrão de identificação dos kits enviados.

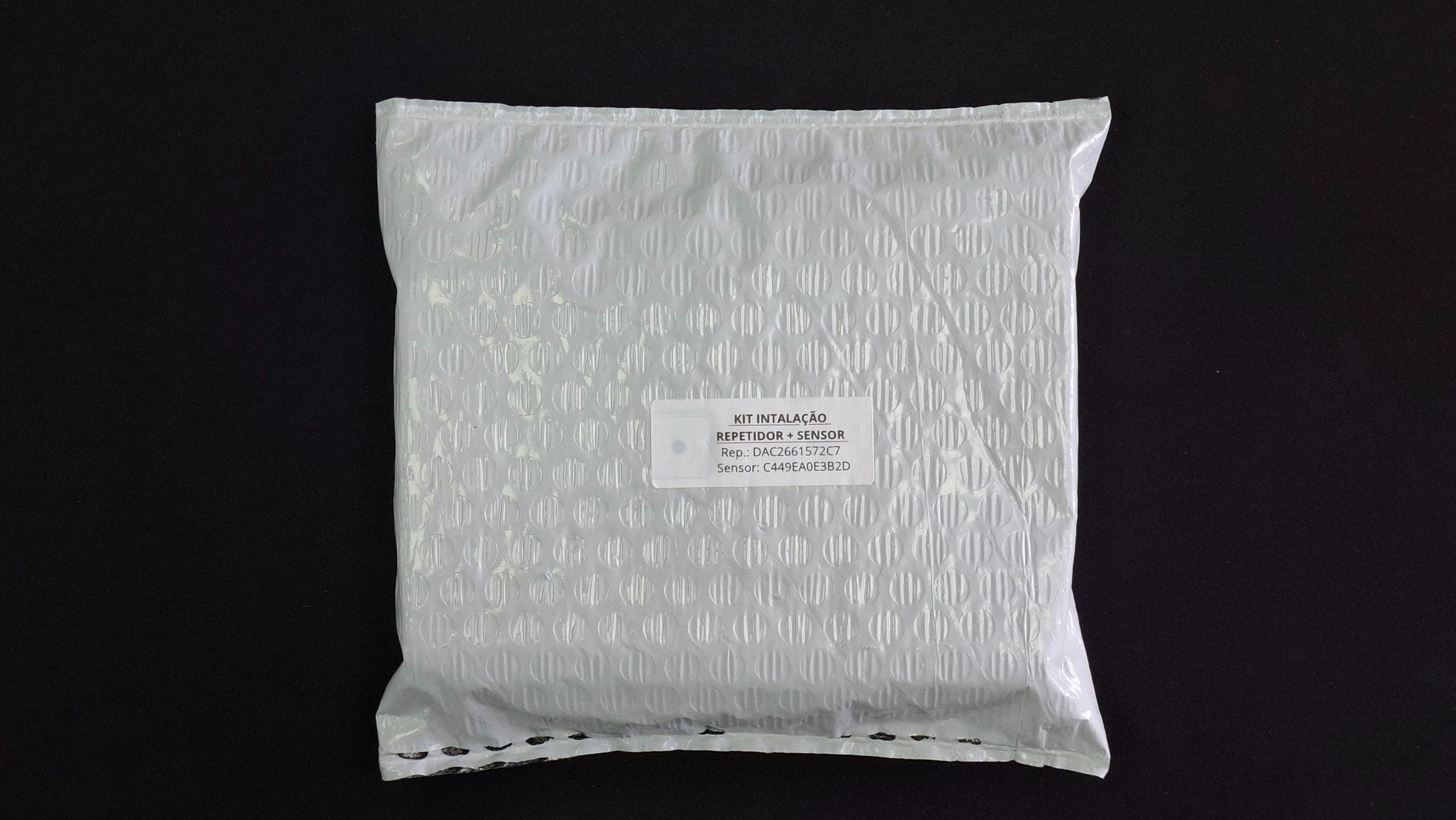

Kit embalado e identificado para expedição.
