¶ Manual de Produção Sensor MBM + MBM
Procedimento de configuração, verificação de funcionamento e preparação para expedição dos sensores MBM.
¶ Descrição
Nesta configuração, um dispositivo MBM atua como sensor e outro como repetidor, ampliando o alcance de comunicação entre o sensor e o equipamento de telemetria.
O processo consiste em identificar os dois dispositivos, copiar seus endereços MAC e vincular o sensor ao repetidor pelo aplicativo NRF Connect.
¶ Repetidor MBM + Sensor MBM

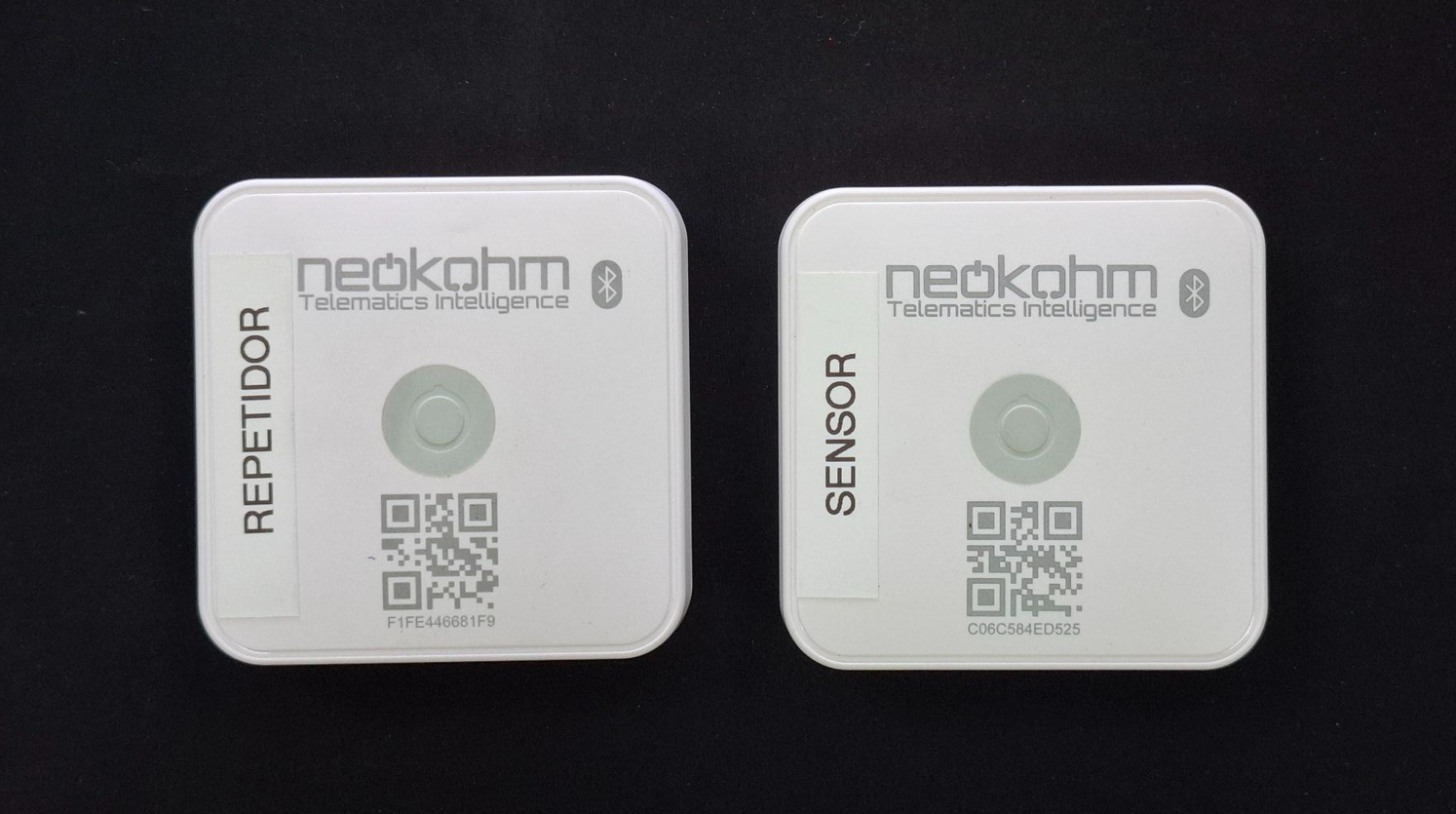

Antes de iniciar o processo de configuração, identifique os dispositivos. Etiquete um equipamento como “SENSOR” e o outro como “REPETIDOR” para evitar confusões durante o procedimento.
¶ Identificação do Sensor
- Abrir o aplicativo NRF Connect no celular.
- Na aba de pesquisa, digitar o código MAC do sensor para realizar a busca.
- Quando o dispositivo for localizado, mantenha pressionado sobre o nome do sensor para exibir as opções disponíveis.
- Clicar nos 3 pontos no canto superior direito do aplicativo e selecionar a opção “Copy”.
- Colocar a informação no WhatsApp para armazená-la, pois ela será necessária no momento de criar o equipamento no sistema.
¶ Identificação do Repetidor
- Ainda no aplicativo NRF Connect, acessar novamente a aba de pesquisa.
- Digitar o código MAC do repetidor para localizá-lo.
- Quando o dispositivo for encontrado, mantenha pressionado sobre o nome do sensor para abrir as opções disponíveis.
- Clicar nos 3 pontos no canto superior direito do aplicativo e selecionar a opção “Copy”.
- Colocar a informação no WhatsApp para armazená-la, pois ela também será necessária durante a criação do equipamento.
¶ Processo de Vínculo entre Sensor e Repetidor
- Na aba de busca do NRF Connect, localizar novamente o código MAC do repetidor.
- Selecionar a opção “Connect”.
- Acessar a opção “Unknown service”.
- Clicar na seta para baixo em “MAC 1”.
- Em seguida, clicar na seta para cima em “MAC 1”.
- No campo “New value”, colocar o MAC do sensor previamente copiado.
- Selecionar “Send” para enviar a configuração.
- Após o envio, clique em “Disconnect”.
- Fechar a aba selecionando o “X”.
¶ Verificação do Vínculo
- Ir até a aba “Scanner” no aplicativo.
- Recarregar a página apenas uma vez para atualizar a lista de dispositivos.
- Verificar se o repetidor alterou a identificação para “NKR”, indicando que o vínculo foi realizado.
- Clicar em “Connect” no repetidor.
- Confirmar se o MAC configurado está correto, clicando na seta para baixo em “MAC 1”.
¶ Verificação de Funcionamento
A verificação de funcionamento deve ser realizada pelo aplicativo NRF Connect, confirmando se os sensores estão comunicando corretamente e exibindo as informações esperadas.
- Abrir o aplicativo NRF Connect;
- Pesquisar pelo código MAC dos sensores coletados anteriormente;
- Ao localizar o sensor, clicar sobre o nome dele;
- Verificar as informações de leitura de temperatura;
- Verificar o nível de bateria do sensor;
- Confirmar se as informações estão sendo exibidas corretamente.
Atenção: em repetidores, a temperatura exibida corresponde à leitura do próprio repetidor. Para visualizar a temperatura dos sensores vinculados, é necessário pesquisar cada sensor separadamente.
Tela de leitura do sensor no aplicativo NRF Connect, com informações de temperatura e bateria.
¶ Preparação para Expedição
Após a configuração e verificação de funcionamento, o kit do sensor deve ser separado e preparado para envio, contendo todos os itens necessários para instalação em campo.
- Separar 4 parafusos de fixação por sensor;
- Utilizar parafusos de 25 mm para sensor ELA;
- Utilizar parafusos de 45 mm para sensor MBM;
- Separar 1 encapsulamento correspondente ao modelo do sensor;
- Adicionar fita dupla face atrás do sensor para fixação;
- Juntar todos os itens do kit;
- Fechar o conjunto em um saco de embalagem;
- Adicionar a etiqueta de identificação do kit.
Itens necessários para montagem do kit do sensor.
Os modelos de etiqueta estão disponíveis no Canva e devem ser utilizados para manter o padrão de identificação dos kits enviados.
Kit embalado e identificado para expedição.
