¶ TRU - PRECEDENTE SERIES
¶ Informação de Segurança
Esta mensagem contém informações críticas sobre como operar o IX3 com segurança e eficiência. O dispositivo IX3 é um sistema de monitoramento avançado projetado para ambientes industriais e deve ser tratado com o máximo cuidado durante todas as fases de instalação, operação e manutenção. Seguindo rigorosamente esses requisitos e recomendações de segurança, você evitará situações perigosas que podem resultar em danos ao equipamento, ferimentos pessoais ou falhas no sistema de refrigeração. É fundamental que você leia estas instruções cuidadosamente, compreenda completamente cada procedimento e siga-as rigorosamente antes de iniciar qualquer trabalho com o dispositivo. A negligência dessas diretrizes pode comprometer a integridade do sistema e a segurança operacional.
¶ Precauções
Integridade do Dispositivo: É terminantemente proibido desmontar ou abrir o dispositivo. Em caso de danos visíveis, cabos de alimentação desencapados ou isolamento comprometido, não toque no equipamento antes de desconectar completamente a fonte de alimentação principal e aguardar a dissipação de energia residual.
Qualificação Profissional: A instalação, configuração e manutenção do dispositivo devem ser realizadas exclusivamente por técnicos qualificados e certificados, com conhecimento em sistemas elétricos de baixa tensão e equipamentos de refrigeração industrial.
Fixação e Estabilidade: O dispositivo deve ser fixado de forma segura e permanente em local tecnicamente apropriado, utilizando suportes adequados e parafusos especificados. Verifique periodicamente a integridade da fixação para evitar vibrações ou deslocamentos.
Proteção contra Umidade: O dispositivo possui grau de proteção limitado contra água e umidade. Mantenha-o em ambiente seco e protegido contra respingos, condensação ou exposição direta à umidade que possam causar danos aos circuitos eletrônicos.
Condições Meteorológicas: A instalação, manutenção ou qualquer tipo de manuseio do dispositivo é estritamente proibida durante tempestades elétricas ou condições meteorológicas adversas que possam representar risco de descargas atmosféricas.
Isolamento Energético: Antes de iniciar qualquer procedimento de instalação ou manutenção, assegure-se de que toda a alimentação elétrica esteja desligada e bloqueada, impedindo energização acidental do sistema. Implemente procedimentos de lockout/tagout quando necessário.
¶ Recomendações de Montagem

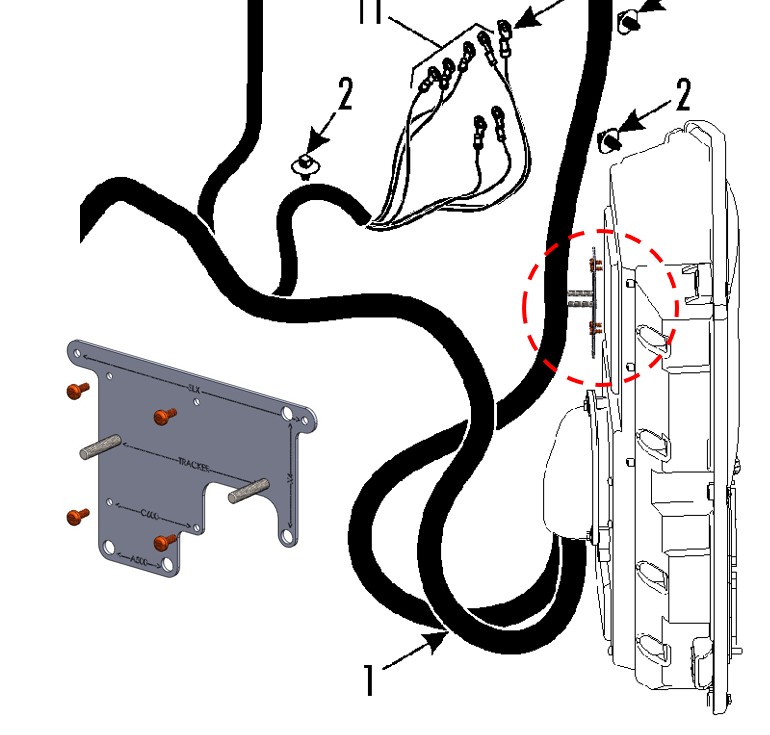

¶ Preparação e Fixação do Módulo
Fixe o suporte de montagem na parte traseira do painel elétrico. O equipamento já conta com furos roscados M4 para a instalação do suporte, dispensando a necessidade de qualquer tipo de furação ou adaptação adicional. Para fixação, utilize os parafusos M4 contidos no kit de instalação.

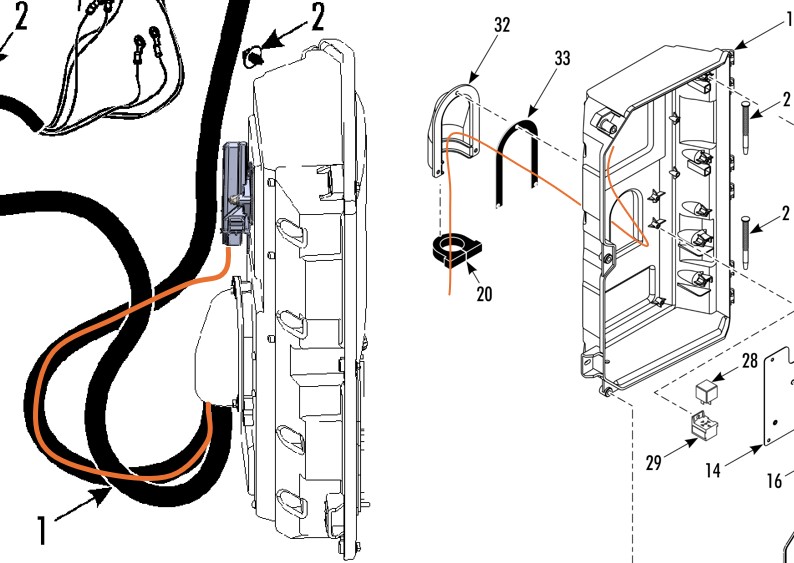

¶ Fixação com Parafusos M4
Passe o chicote elétrico pela entrada original, acompanhando o trajeto dos chicotes do equipamento de refrigeração até o interior do painel. Verifique se o chicote está posicionado de forma segura, sem prejudicar o funcionamento de outros componentes e evitando áreas de risco, como superfícies quentes ou zonas com movimento. Certifique-se de que os cabos estejam bem fixados, de modo a evitar possíveis danos por desgaste ou curto-circuito.

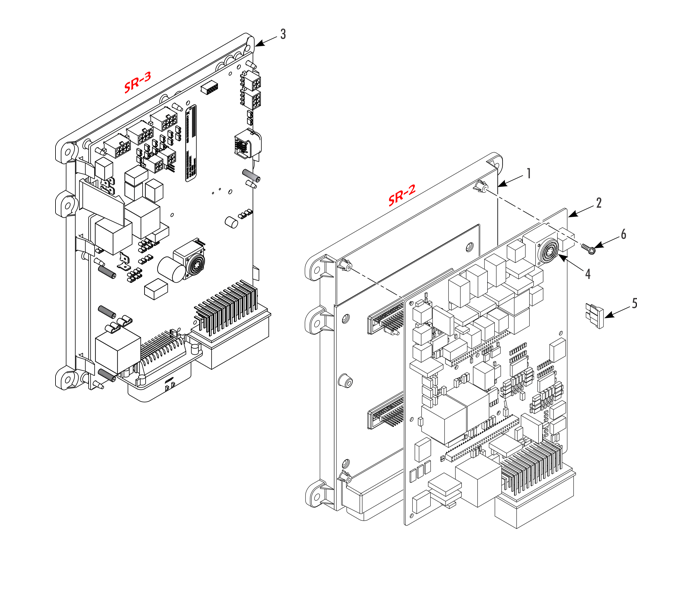

¶ Marcações de Posicionamento
.png)
O sistema IX3 oferece compatibilidade abrangente e certificada com controladores avançados das séries SR2, SR3 e SR4, proporcionando máxima flexibilidade operacional e facilidade de integração com infraestruturas de controle existentes. Esta versatilidade permite portabilidade entre diferentes configurações de sistema sem necessidade de modificações adicionais ou reprogramações complexas.

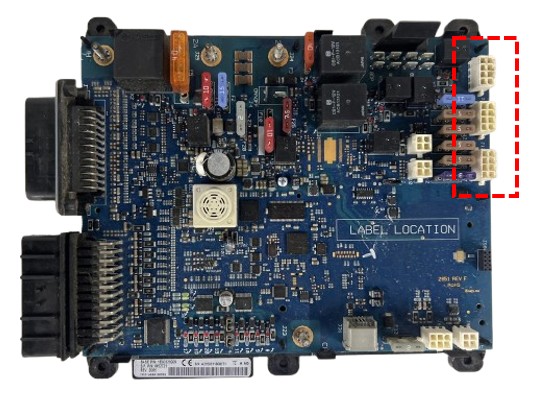

¶ Conexões CAN
.png)
Configure as conexões de comunicação CAN Bus utilizando qualquer um dos conectores disponíveis: CAN1, CAN2 ou CAN3. Esta arquitetura flexível permite adaptação a diferentes topologias de rede e oferece redundância operacional, garantindo comunicação estável e confiável com o controlador principal independentemente da configuração escolhida ou da complexidade do sistema.
