¶ TRU - X2 SERIES (ADVANCER e SUMMIT)
¶ Informação de Segurança
Esta mensagem contém informações críticas sobre como operar o IX3 com segurança e eficiência. O dispositivo IX3 é um sistema de monitoramento avançado projetado para ambientes industriais e deve ser tratado com o máximo cuidado durante todas as fases de instalação, operação e manutenção. Seguindo rigorosamente esses requisitos e recomendações de segurança, você evitará situações perigosas que podem resultar em danos ao equipamento, ferimentos pessoais ou falhas no sistema de refrigeração. É fundamental que você leia estas instruções cuidadosamente, compreenda completamente cada procedimento e siga-as rigorosamente antes de iniciar qualquer trabalho com o dispositivo. A negligência dessas diretrizes pode comprometer a integridade do sistema e a segurança operacional.
¶ Precauções
Integridade do Dispositivo: É terminantemente proibido desmontar ou abrir o dispositivo. Em caso de danos visíveis, cabos de alimentação desencapados ou isolamento comprometido, não toque no equipamento antes de desconectar completamente a fonte de alimentação principal e aguardar a dissipação de energia residual.
Qualificação Profissional: A instalação, configuração e manutenção do dispositivo devem ser realizadas exclusivamente por técnicos qualificados e certificados, com conhecimento em sistemas elétricos de baixa tensão e equipamentos de refrigeração industrial.
Fixação e Estabilidade: O dispositivo deve ser fixado de forma segura e permanente em local tecnicamente apropriado, utilizando suportes adequados e parafusos especificados. Verifique periodicamente a integridade da fixação para evitar vibrações ou deslocamentos.
Proteção contra Umidade: O dispositivo possui grau de proteção limitado contra água e umidade. Mantenha-o em ambiente seco e protegido contra respingos, condensação ou exposição direta à umidade que possam causar danos aos circuitos eletrônicos.
Condições Meteorológicas: A instalação, manutenção ou qualquer tipo de manuseio do dispositivo é estritamente proibida durante tempestades elétricas ou condições meteorológicas adversas que possam representar risco de descargas atmosféricas.
Isolamento Energético: Antes de iniciar qualquer procedimento de instalação ou manutenção, assegure-se de que toda a alimentação elétrica esteja desligada e bloqueada, impedindo energização acidental do sistema. Implemente procedimentos de lockout/tagout quando necessário.
¶ Recomendações de Montagem
Fixe o tracker IX3 em um dos locais especificados. O técnico deve avaliar qual é a melhor opção de instalação e verificar a necessidade de utilizar o suporte de fixação, conforme as exigências do modelo em questão. Alguns modelos podem demandar a fixação direta, sem a necessidade de utilizar o suporte. Já em outros, a instalação é possível com o uso do suporte de fixação e rebites. Além disso, o local especificado disponibiliza esperas roscadas, que auxiliam na escolha do melhor ponto de fixação.
¶ Avaliação do Local de Instalação
Avalie o melhor local para instalação do tracker IX3. Verifique se há esperas roscadas disponíveis, que devem ser preferencialmente utilizadas, garantindo maior segurança e estabilidade na instalação. Considere as especificidades do modelo para determinar se será necessário o uso do suporte de fixação.
¶ Fixação com Suporte (Se Necessário)
Caso opte por utilizar o suporte de fixação, certifique-se de fixar firmemente o módulo IX3 ao suporte de fixação, garantindo uma instalação segura e estável. Verifique se o módulo está corretamente posicionado e bem preso para evitar vibrações ou deslocamentos que possam comprometer seu funcionamento.

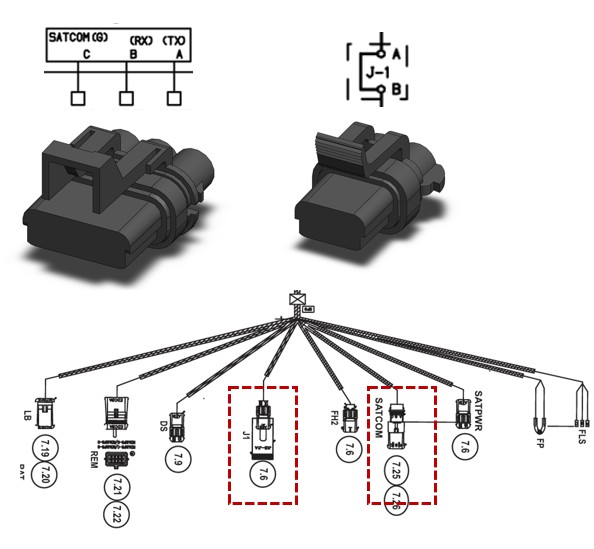

¶ Localização dos Conectores SATCOM e J1
Encontre os conectores SATCOM (espera para comunicação) e o conector J1. Esses conectores possuem uma contrapeça e estão localizados na região indicada nas figuras. Antes de realizar qualquer conexão, verifique a compatibilidade dos conectores e a correta posição dos pinos para evitar danos aos componentes.

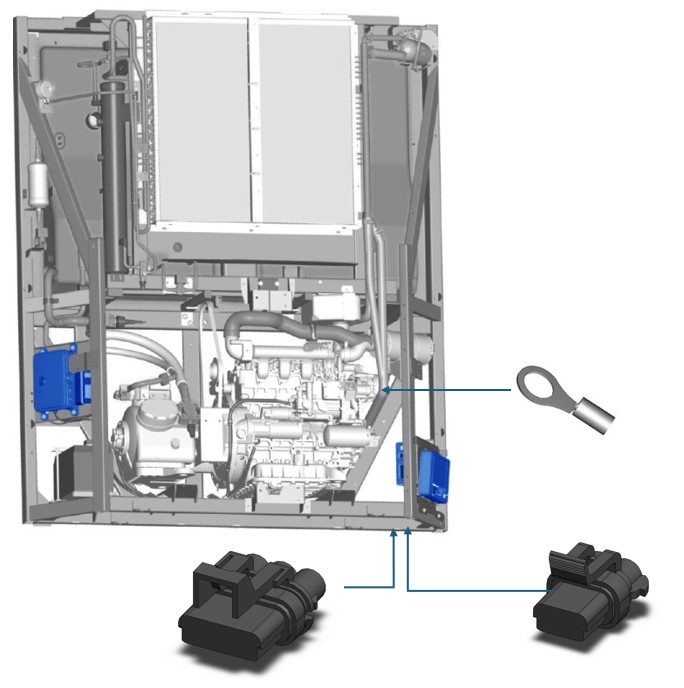

¶ Identificação da Localização dos Conectores
Localize os pontos de conexão no equipamento conforme indicado nas figuras. Certifique-se de que os conectores estão em condições de uso, sem oxidações ou fios rompidos. Verifique a compatibilidade e prepare-se para realizar as conexões de forma segura e correta.

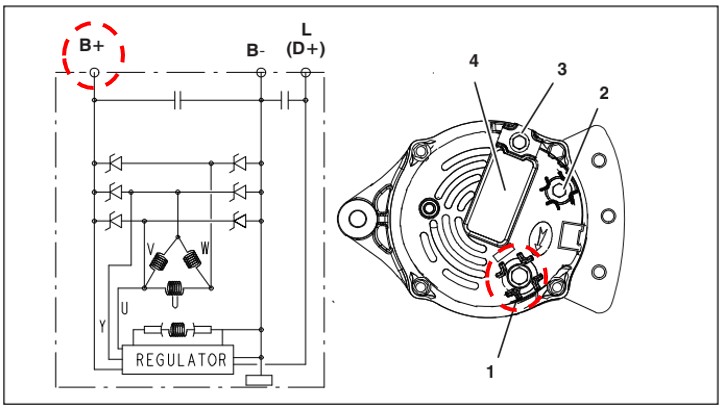

¶ Conexão da Alimentação VCC ao Terminal B+
Após a instalação dos conectores de comunicação e de controle ON/OFF, localize o alternador indicado na figura e conecte a alimentação VCC ao terminal B+. Certifique-se de que a conexão está corretamente posicionada e bem fixada para garantir o funcionamento adequado do sistema. Utilize ferramentas apropriadas para apertar os terminais e evitar conexões soltas.
¶ Inspeção Final e Verificação
Após a instalação, realize uma inspeção visual detalhada para verificar se não há folgas, mau contato ou sinais de oxidação nos terminais. Antes de finalizar a instalação, revise todas as conexões e certifique-se de que estão conforme as especificações técnicas. Verifique se todos os conectores estão bem encaixados e se não há risco de desconexão durante a operação.
